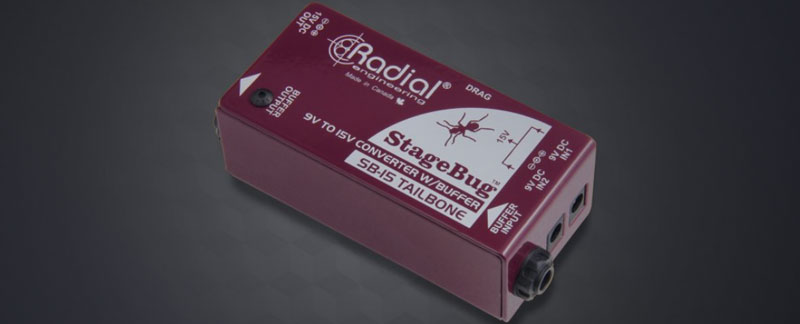

Radial Engineering StageBug 等-15 信号缓冲放大器DI直插盒

信号缓冲器和 9V 至 15V 转换器

Stagebug 等-15™ 是一种 A 级信号缓冲器，设计用于位于信号链的开头并驱动多个踏板而不会增加噪音或信号损失。它还可以将两个 9V 电源输出转换为 15V 电源，作为为 Radial 和 Tonebone 15V 产品供电的替代方式。

应用特点

90%离散式 A 类缓冲放大器

高阻抗电路的性能稳定信号缓冲区

Drag™负载校正控制

脚踏板到缓冲放大器连接线长达 15 米无噪音

可将 9V 电压转换为 15V，以提高放大效率

使用级 14 规格钢材焊接制

保护电路板不会发生扭转

90% 离散甲类信号缓冲器

自然音调的拖动控制负载校正

驱动踏板链长达 15 米（50 英尺）

将两个 9V 电源转换为 15V 输出

轻松驱动踏板链

等-15 是一款超紧凑的信号缓冲器，对踏板友好，透明操作可保持乐器的自然音色。与许多采用 IC 或集成电路来缓冲信号的音频设计不同，等-15 的 90% 离散 A 类设计减少了对相位抵消负反馈的需求，从而产生更自然、更悦耳的音调。这是由拖曳控制负载校正电路补充的，以复制音调和感觉就像直接连接到放大器一样。一旦缓冲，信号就不易受到无线电干扰和电磁场引起的嗡嗡声和嗡嗡声的影响，然后能够在没有噪音的情况下驱动多个踏板 15 米 (50') 的距离。

电源 15V 径向和音骨踏板

等-15 Tailbone 由标准 9V 电源（不包括在内）供电。作为额外的好处，当在您的踏板上使用需要 15V 电压的 Tonebone 踏板时，您可以组合来自电源砖的两个 9V 输出，等-15 会将它们转换为 15VDC 并提供正确的电压极性。这使得将优良 Tonebone 或 Radial 设备添加到您的踏板变得容易。

StageBug 等-15应用

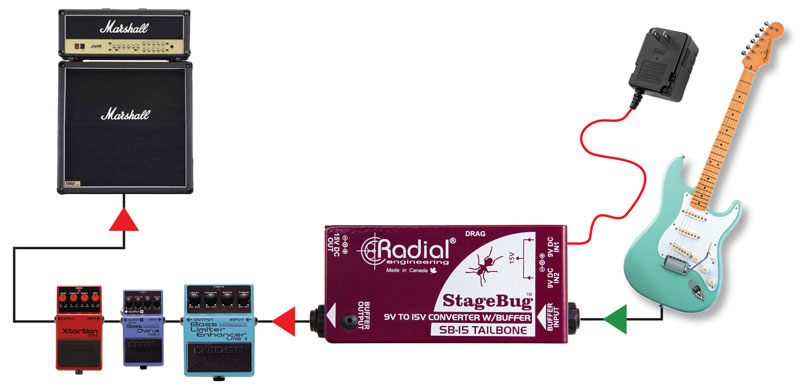

使用 等-15 作为信号缓冲器

等-15 可以在驱动多个踏板和远处的放大器时校正负载并降低对噪音的敏感性。这使 等-15 成为您的踏板和吉他设置的理想前端。

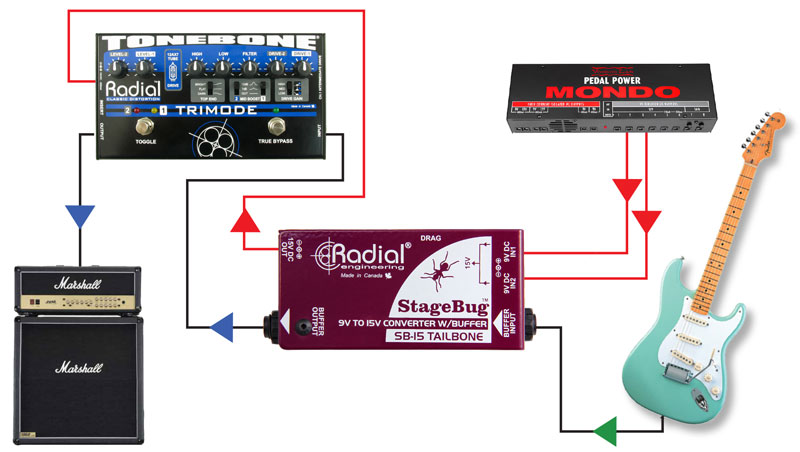

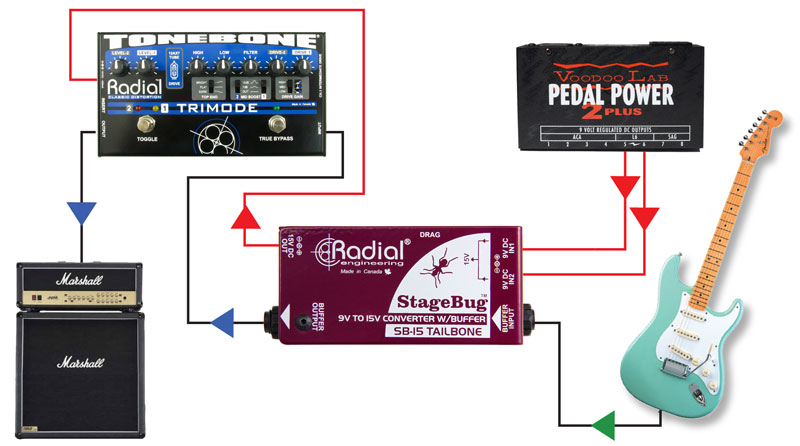

将 等-15 与电源砖一起使用

大多数电源砖只有 9 伏输出。等-15 使用两个 9V 400mA 输出可以轻松为您的 15 伏 Tonebone 供电。等-15 转换电压和极性以适应。

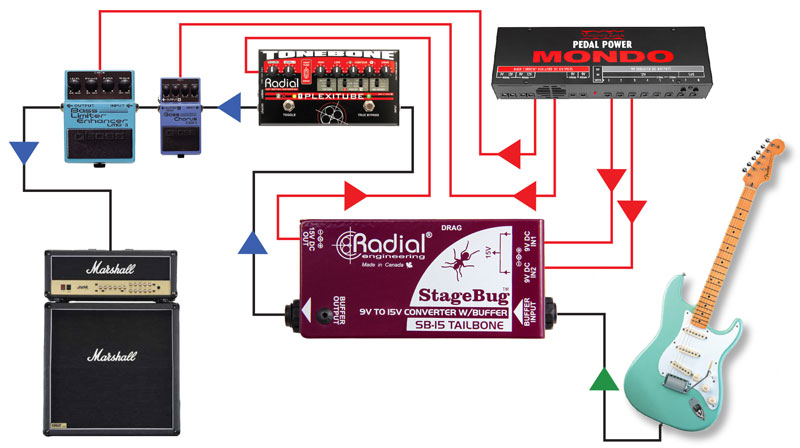

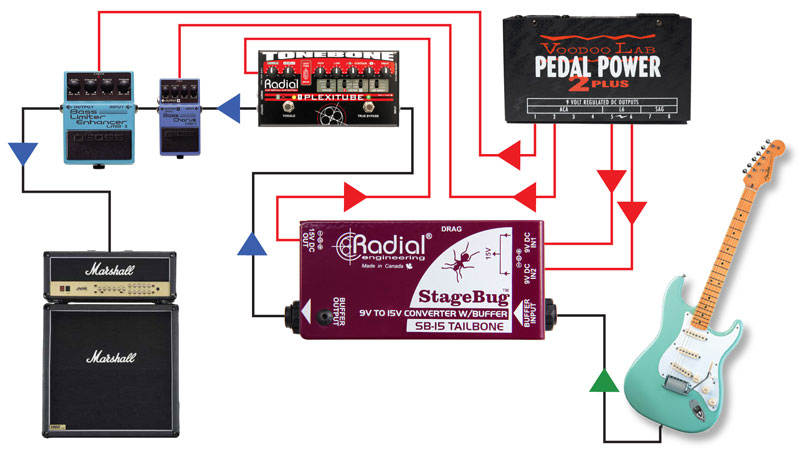

在踏板上使用 等-15

将 等-15 用作踏板的诚信经营前端。将 等-15 连接到您的踏板和放大器，以获得更少的噪音和更自然的音色。

等-15 规格

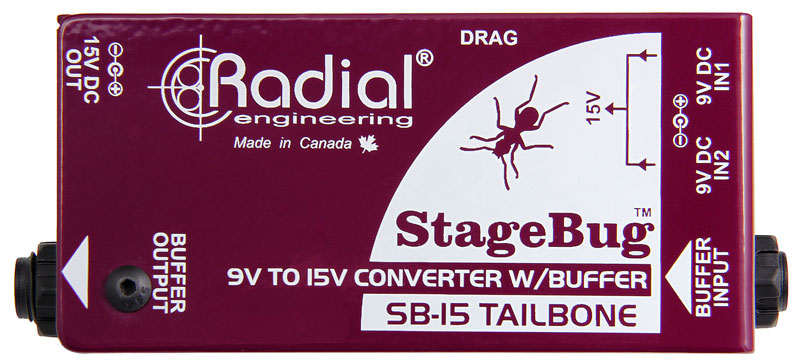

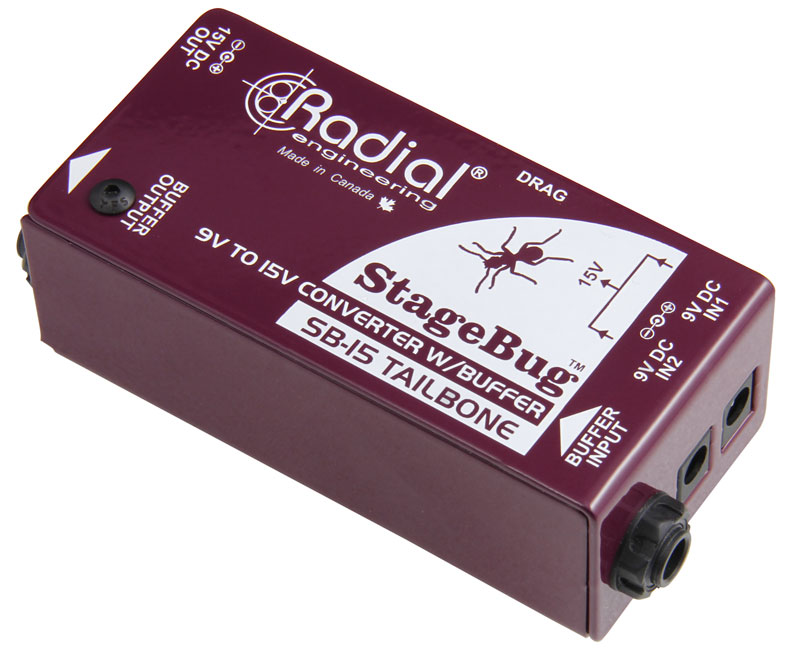

Radial StageBug 等-15 是用于踏板的高阻抗信号缓冲器和直流电源适配器的组合。它具有 90% 离散 A 类信号路径，可实现佳信号传输，并增强了阻力控制负载校正，以匹配源拾音器与踏板链。连接后，等-15 会降低阻抗和对噪声的敏感性，从而实现更长的电缆运行而不会产生噪声。对于需要 15DVC 电源的 Tonebone 用户，等-15 集成了一个直流到直流转换器，可将两条 9V 电源线从典型的电源砖转换为 15 伏。

规格

音频电路类型： A 类 FET 缓冲器

频率响应： 20Hz 至 30Khz

动态范围： 104dB 双 9V 电源；98dB 单 9V 电源

获得： 0dB（单位增益）

剪辑级别： +16dBu

总谐波失真： 0.01% @ 1kHz

互调失真： 0.004%

相位偏差： <5° 20Hz

输入阻抗： 22K 至 500K

输出阻抗： 4.7K

噪音： -88dBu

大的输入： +16dBu

特征

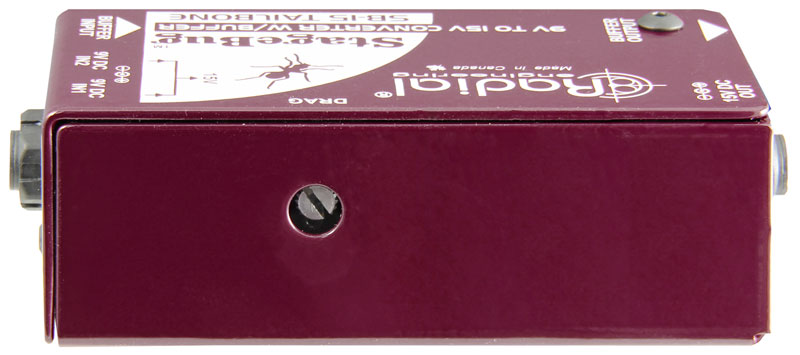

拖动控制

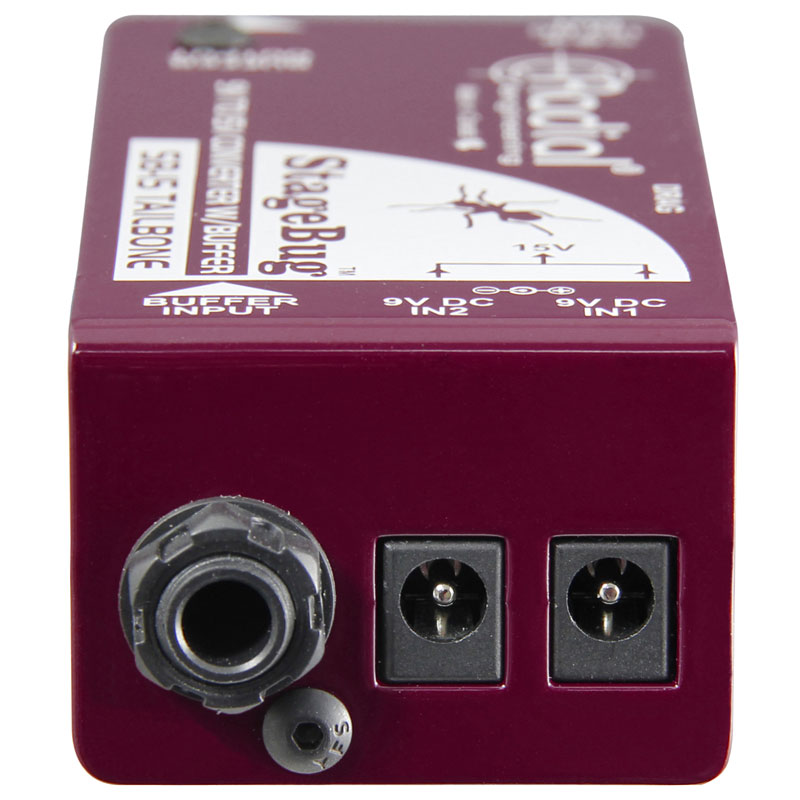

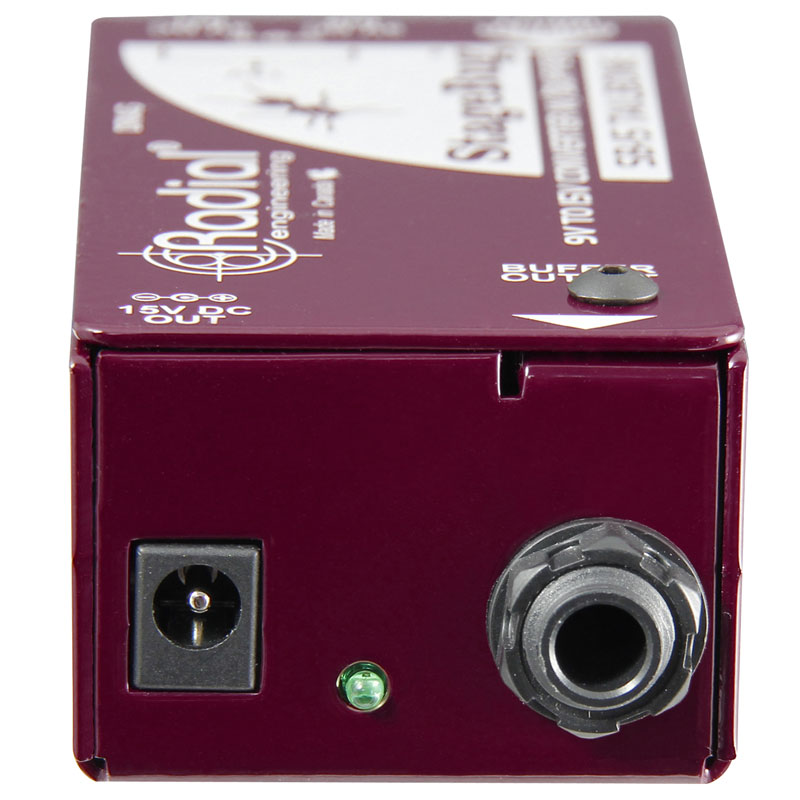

输入连接器： 标准 2.1mm 枪管，带中心负片 (-)

输出连接器： 标准 2.1mm 枪管，带中心正 (+)

附加功能： 双 9VDC 400mA 以获得佳性能 – 仅可与单个 9VDC 100mA 电源一起用于电源缓冲器

建造： 14 号钢

尺寸（长 x 宽 x 深）： 4.5" x 1.85" x 1.35" (114mm x 47mm x 34mm)

重量： 0.55 磅（0.25 公斤）

运输尺寸（长 x 宽 x 深）： 8" x 5" x 3" (203mm x 127mm x 76mm)

装运重量： 0.65 磅（0.3 公斤）

力量： +15V 直流 400mA

状况： 仅适用于 5°C 至 40°C 的干燥场所
