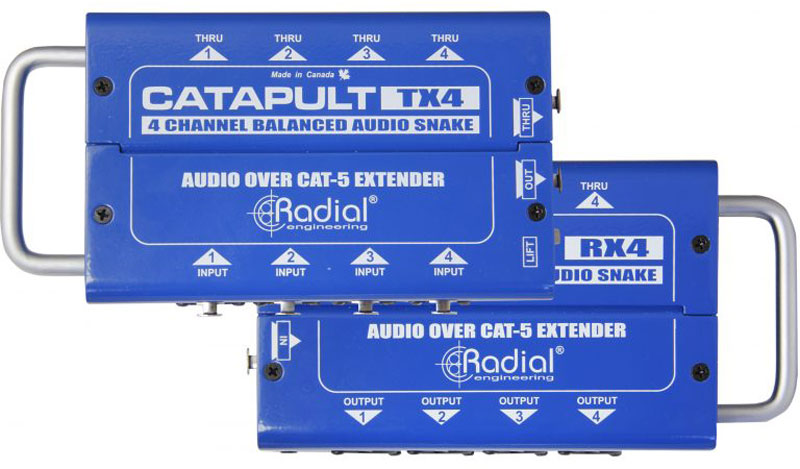

Radial Engineering Catapult TX4/RX4 4通道Cat5 中继网络传输器

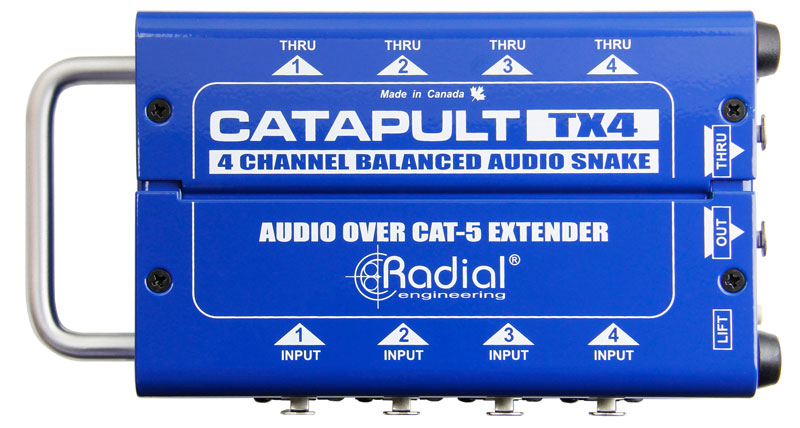

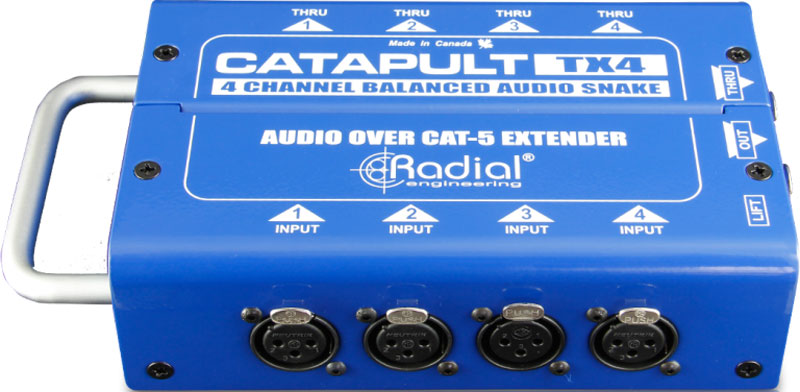

TX4  4 通道 Cat 5 Snake 用于音频/AES 路由(发射器)

主要特点

用于通过 Cat 5 路由 AES/音频

与 Catapult RX4 一起使用

4 x XLR 输入和 4 x XLR 直通输出

1 x RJ45 输出,1 x RJ45 直通输出

用于现场音响应用

用于整个房间的网络音频

Cat 5 连接上的接地开关

运输用钢把手

4 个保险杠保护连接和开关

使用级电路板

四通道蛇形它允许你路线跨越使用5类或6类电缆长距离,很少有这样做没有信号衰减4个XLR连接。因此,它在现场扩声应用中很有用,因为它允许现场扩声舞台技术人员使用相对实惠的电缆来确认大型舞台和场地周围的质量好音频连接。它也适用于系统承包商,他们现在可以利用预接线网络在不同的房间中传输音频。

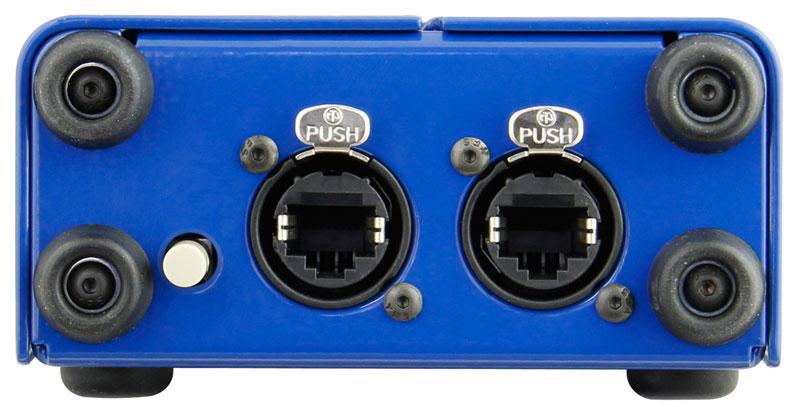

Catapult TX4 为您提供四个 XLR 输入插孔,以及四个 XLR 变压器平衡直通输出,用于将模拟或 AES 音频路由到其他兼容源。您还会注意到两个 RJ45 型 Ethercon 连接。一个是输出,用于接收端的 RX4。另一个是 thru-put,可以在路由信号到额外的 Catapults 中实现。地面提升开关有助于取消 Cat 5 线路上的任何噪音问题,而钢制手柄便于运输,四个保险杠可保护以太网插孔和地面提升开关免受磨损。



主要功能一览

玻璃填充尼龙 XLR 连接器

镍银触点;

4 x XLR 直通输出,用于额外路由

1 x 以太网直通输出,用于为其他 Catapult 型号供电

防护钢制把手,方便运输

实用的粉末涂层

Cat 5 电缆接地路径的接地提升,以减轻接地回路噪声

4 x 缓冲器用于保护以太网连接器和地面提升开关免受损坏

双面使用级电路板,质量优良,全接地层,并显着减少射频干扰

带有实用金属外壳的径向按钮开关,额定循环次数超过 20,000 次

 TX4 规格

音频电路类型 无源分配器,基于变压器

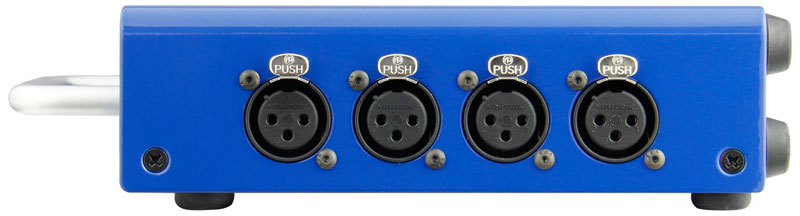

输入/输出 4 x XLR 输入

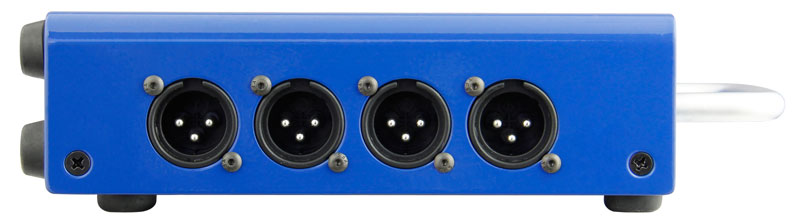

4 x XLR 直通输出

1 x RJ45 型 Ethercon 输出

1 x RJ45 型 Ethercon 直通输出

频率响应 7 Hz 至约 20 kHz

总谐波失真 1 kHz 时为 0.0005%

动态范围 140 分贝

大的输入 +35 分贝

小负载阻抗 100 欧姆

共模阻止 >103 分贝

地面升降机 断开 RJ45 连接器上的接地

建造 14 号钢制底盘和外壳

结束 实用的粉末涂层

方面 8.1 x 4.1 x 2.0" / 20.6 x 10.5 x 5.1 厘米

重量 2.9 磅/1.3 公斤

包装信息

包裹重量 2.595 磅

箱体尺寸 (LxWxH) 11.75 x 4.95 x 2.65"

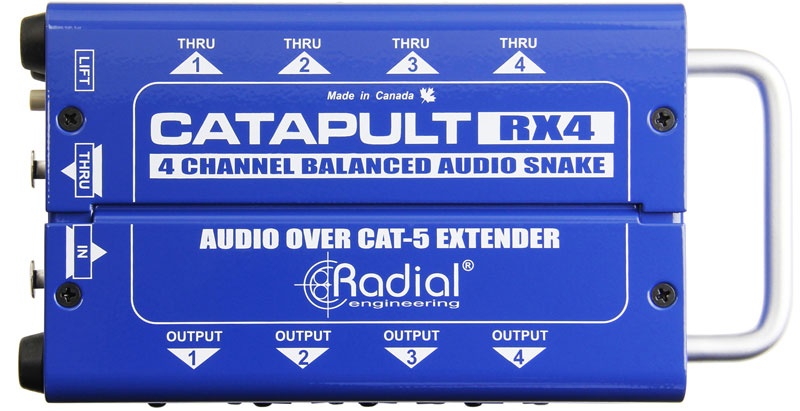

RX4 Cat 5Snake 用于音频/AES 路由(接收器)

主要特点

用于通过 Cat 5 路由 AES/音频

与 Catapult TX4 一起使用

8 x XLR 输出

1 x RJ45 输出,1 x RJ45 直通输出

用于现场音响应用

用于整个房间的网络音频

Cat 5 连接上的接地开关

运输用钢把手

4 个保险杠保护连接和开关

军规级电路板

Radial Engineering Catapult RX4专为与 TX4 一起使用而设计,是一种通过以太网接受四个模拟或 AES 音频信号通道的蛇形,并将它们路由到提供的八个 XLR 插孔中。它在现场扩声应用中很有用,因为它允许现场扩声舞台技术人员使用相对实惠的电缆来确认大型舞台和场地周围的质量好音频连接。它也适用于系统承包商,他们现在可以利用预接线网络在不同的房间中传输音频。



Catapult RX4 为您提供 2 组 XLR 通道,每组具有四个通道。因此,如果您愿意,您可以将音频拆分为多个源。您还会注意到两个 RJ45 型 EtherCON 连接。一种是多通道输入,用于传输端的TX4。另一个是吞吐量,可以通过将信号路由到额外的 Catapults 来实现。地面提升开关有助于取消 Cat 5 线路上的任何噪音问题,而钢制手柄便于运输,四个保险杠可保护以太网插孔和地面提升开关免受磨损。



主要功能一览

玻璃填充尼龙 XLR 连接器

镍银触点

长距离电缆中的信号衰减小

低噪声和平坦的频率响应

4 x XLR 直通输出,用于额外路由

1 x 以太网直通输出,用于为其他 Catapult 型号供电

防护钢制把手,方便运输

实用的粉末涂层

Cat 5 电缆接地路径的接地提升,以减轻接地回路噪声

4 x 缓冲器用于保护以太网连接器和地面提升开关免受损坏

双面使用级电路板,质量优良,全接地层,并显着减少射频干扰

带有实用金属外壳的径向按钮开关,额定循环次数超过 20,000 次

Radial Engineering RX4 规格

音频电路类型 无源分配器,基于变压器

输入/输出 8 x XLR 输出(2 组)

1 x RJ45 型 EtherCON 输入

1 x RJ45 型 EtherCON 直通输出

频率响应 7 Hz 至约 20 kHz

总谐波失真 1 kHz 时为 0.0005%

动态范围 140 分贝

大的输入 +35 分贝

小负载阻抗 100 欧姆

共模阻止 > 103 分贝

地面升降机 断开 RJ45 连接器上的接地

建造 14 号钢制底盘和外壳

结束 实用的粉末涂层

方面 8.1 x 4.1 x 2.0" / 20.6 x 10.5 x 5.1 厘米

重量 2.9 磅/1.3 公斤

包装信息

包裹重量 2.59 磅

箱体尺寸 (LxWxH) 11.75 x 4.95 x 2.6"



4 通道 Cat 5 音频 Snake

Catapult 是一种无源音频蛇,允许您通过标准 Cat 5 或 Cat 6 以太网电缆发送四个通道的模拟音频。



通过单根 Cat 5/6 电缆发送四个通道的模拟音频

与建筑物现有的电缆基础设施配合使用

选择直接接线或变压器隔离分离

经济的 Cat 5/6 电缆取代笨重的多声道音频蛇



通过 Cat 5 接线的模拟音频

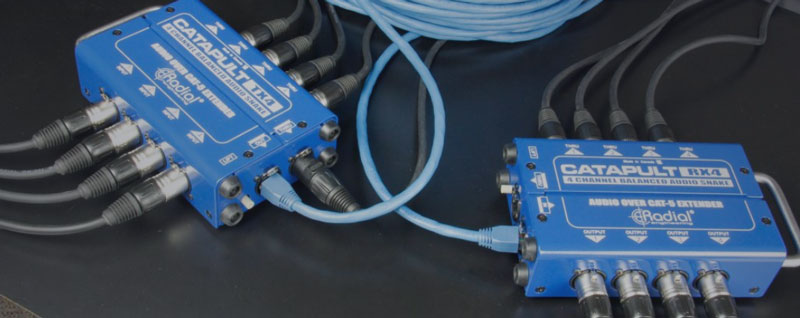

Catapult TX4 和 RX4 就像一条典型的四通道模拟音频蛇;它们允许您将麦克风或线路电平信号从一个位置发送到另一个位置,而不会丢失信号、噪音或干扰,并且无需任何数字音频转换。Catapult 系统的值得信赖之处在于它使用 Cat 5 以太网电缆,该电缆广泛可用、重量轻且经济实惠。只需在任意两个 Catapult 模块之间连接一根屏蔽 Cat 5 电缆,它们就会使用电缆中的模拟导体将四根平衡音频线路传送到任何目的地。



直线无源操作

Catapult 模块无需电源即可运行,并且由于它们将信号保持在模拟范围内,因此无需进行数字转换。从 XLR 到 Cat 5 电缆上的 RJ45 连接器的直线连接可确认您的音频通过而不会出现染色或失真。



利用预先存在的电缆安装

由于许多建筑物已经为 Cat 5 预先布线,您可以利用这一点在远处的房间之间传输音频,而无需安装或提供新的布线。这取消了对笨重且昂贵的多声道音频电缆的需求,并允许承包商从已安装的网络电缆中受益,并轻松地从一个房间连接到另一个房间。

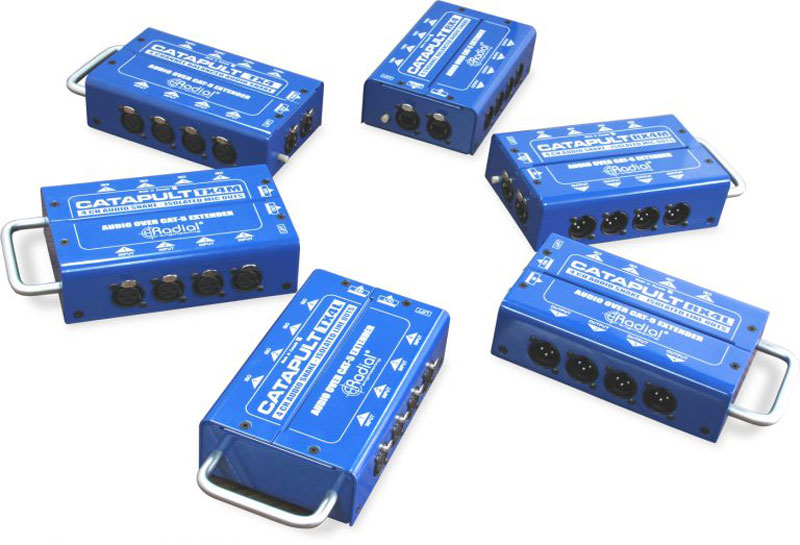

混合搭配以添加变压器隔离

所有 Radial Catapult 模块都相互兼容,并且每个模块都单独出售,因此您可以选择最适合您需求的组合。Catapult RX4 和 TX4 可以成对使用,形成 4 通道音频蛇。但是,如果您在分离音频信号时需要变压器隔离以防止嗡嗡声和嗡嗡声,则可以使用两种附加型号的 Catapult。TX4L 和 RX4L 具有线路电平隔离变压器,用于将播放轨道或输出分割到放大器机架,而 TX4M 和 RX4M 可用于在舞台上分割麦克风信号。使用这六种型号的任意组合以及紧凑型 Catapult Mini RX 和 TX 来创建专为您的值得信赖应用而设计的定制蛇。



弹射应用

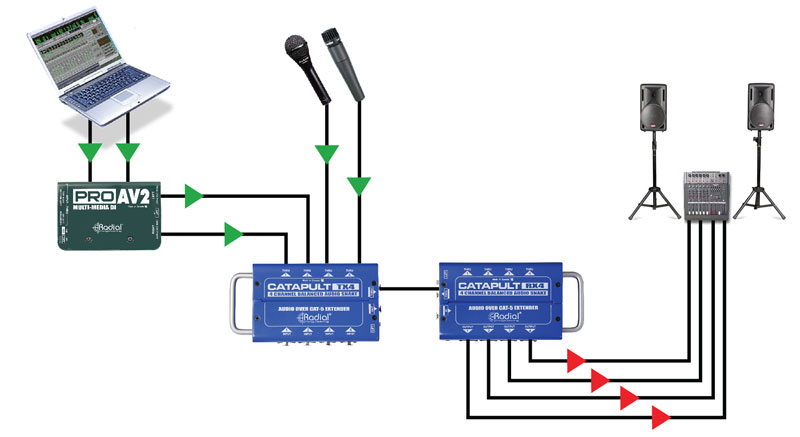

使用网线返回

Catapult 是您需要将几条线路返回舞台和显示器的公司活动的优良返回蛇。使用 RX4L 线路隔离模块取消接地回路。

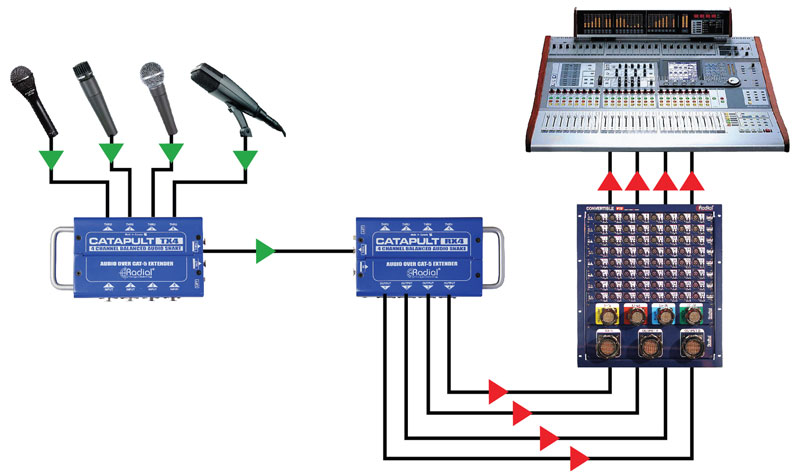

将 Catapult 用作 4 通道麦克风分配器

使用 Catapult TX4M 通过 Eclipse 变压器隔离在监听台和房屋前部之间分离麦克风,以提供无噪声信号,从而节省数小时的繁琐故障排除。

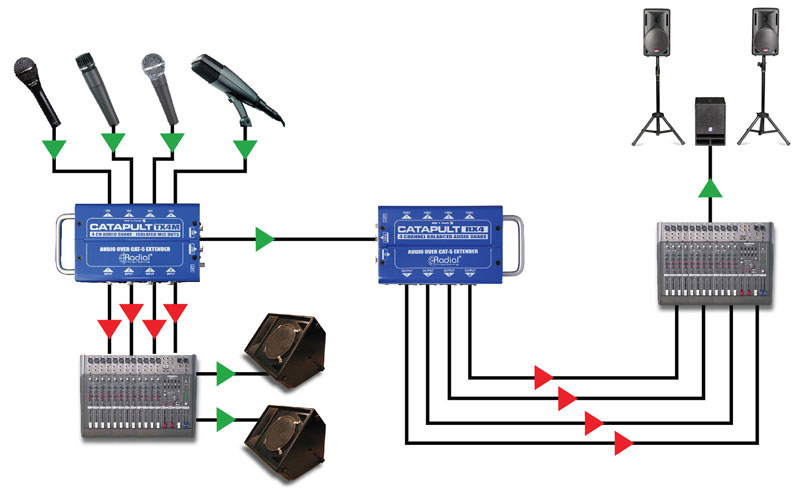

在舞台上使用 Catapult 作为副蛇

在减少设置时间的同时清理舞台已成为生产中的重要组成部分。使用舞台前部或放大器旁边的 Catapult 创建区域以便速度适宜部署。

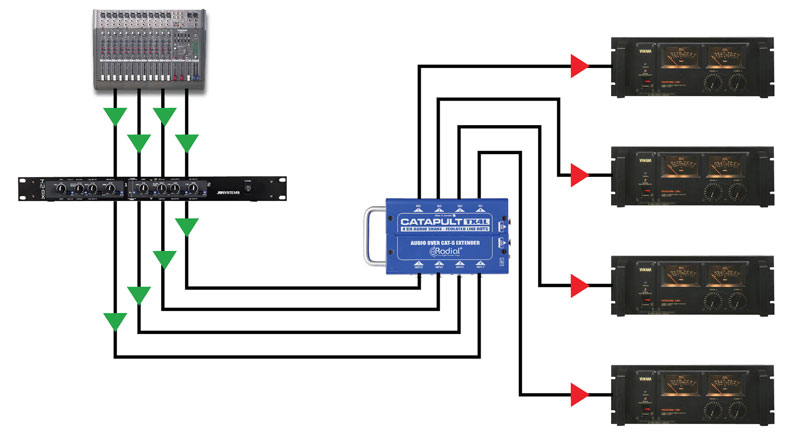

使用 Catapult 作为线路隔离器

Catapult RX4L 是优良的 4 通道线路隔离器。只需将其与任何线路音频设备连接即可取消由接地回路引起的嗡嗡声和嗡嗡声。



使用 Catapult 网络音频

使用建筑物中现有的 Cat 5 或 Cat 6 布线将音频从一个房间穿过墙壁连接到另一个房间。每一端的 XLR 连接让多样变得简单!

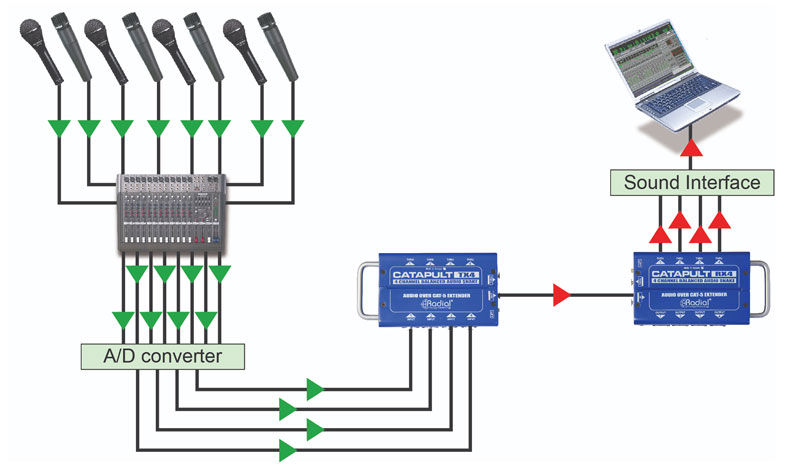

在 Cat 5 电缆平台上运行四个 AES 信号

110 欧姆 AES 信号可以轻松地通过 Cat 5 和 Cat 6 以太网电缆传输。连接到四个 Catapult TX4 XLR 以获得八个音频通道以进行远程录音。



TX4-RX4 规格

Catapult TX4 和 RX4 是四通道音频蛇,允许您通过标准 Cat 5 屏蔽双绞线电缆发送模拟和 AES 数字音频信号。这允许使用现有的 Cat 5 或 Cat 6 电缆基础设施将音频信号从建筑物的一个部分连接到另一部分,或者使用廉价且轻便的电缆长距离运行 sub-snakes。TX4 有四个 XLR-F 输入和四个 XLR-M 输出,而 RX4 有两组四个 XLR-M 输出。两个装置都具有 RJ45 型 Ethercon 输入和直通输入,并包括接地提升装置,以帮助取消由接地回路引起的嗡嗡声和嗡嗡声。实用性好的设计、异常平坦的频率响应和低噪音使 TX4 和 RX4 成为在危急情况下传输模拟或 AES 音频的佳品选择。



RJ45 针 (T568) XLR 插针

1 CH 4 引脚 2

2 CH 4 引脚 3

3 CH 3 引脚 2

4 CH 2 引脚 2

5 CH 2 引脚 3

6 CH 3 引脚 3

7 CH 1 引脚 2

8 CH 1 引脚 3



规格

音频电路类型: 无源分路器

频率响应: 7Hz~20KHz

动态范围: 140分贝

总谐波失真: 0.0005% @ 1kHz

共模阻止比: >103dB

大的输入: +35dBu

特征

地面升降机

输入连接器: 卡侬、RJ45

输出连接器: 卡侬、RJ45

建造: 14 号钢制底盘和外壳

尺寸(长 x 宽 x 深): 长:8 1/8 x 宽:4 1/8 x 高:2

重量: 2.6 磅

运输尺寸(长 x 宽 x 深): 长:11 x 宽:5 x 高:2.75

装运重量: 2.9 磅

力量: 被动,无需电源

状况: 仅适用于 5°C 至 40°C 的干燥场所
