Radial Engineering SW8 8通道二选一自动,手动切换器 SW8 自动切换器

自动切换器

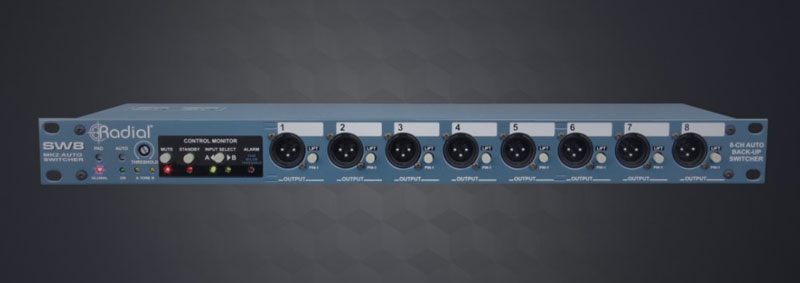

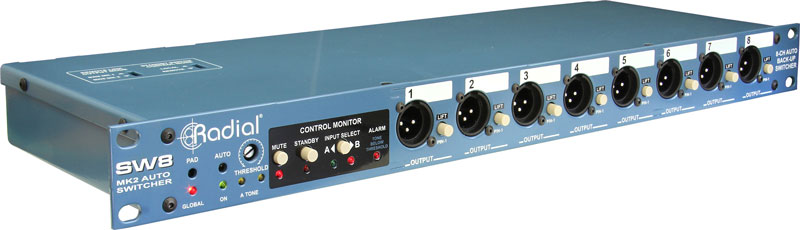

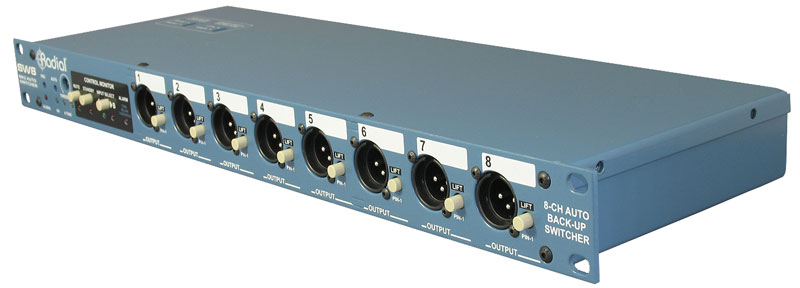

Radial SW8™ 是一款 8 通道自动切换器，允许您通过在两个多通道播放系统之间自动切换来设置冗余备份系统。

在冗余播放系统之间切换

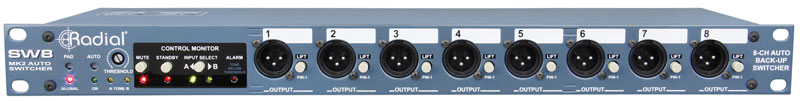

手动或无缝自动切换

线路电平或变压器隔离麦克风电平输出

可以链接到大的的播放系统

引擎盖下

SW8 主要用于现场音乐会和舞台表演，其中背景音轨用于编排、人声和音效，SW8 采用可调节门限来检测机器故障并自动切换到优良台备用机器以提供无缝表演。SW8 将监控主播放系统上的任何连续音频信号，如 SMPTE，如果信号下降，它会自动切换到备份。也可以在前面板上手动进行切换，或使用 Radial JR2 等脚踏开关进行切换。对于超过 8 个通道的大的系统，可以将多个 SW8 连接在一起。

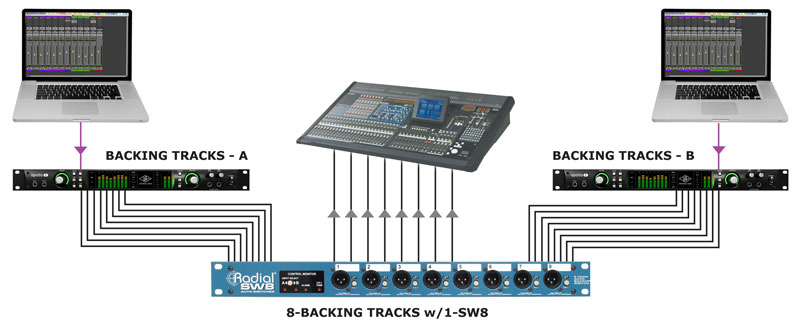

SW8应用

“飞入”场景

这种设置常用于俱乐部场景以及飞行宣传电视和视频之旅。在这些场景中，都被混合到一个立体声甚至一个单声道输出中，以馈送 PA 系统和广播公司。一些乐队在这方面取得了巨大成功，但这需要付出很多努力才能使平衡恰到好处。

“中等”情景

在这里，16 个背景音轨被混合成立体声子组。这是常见的伴奏形式，因为音乐家正在做所有的主要工作，而播放机正在为蛋糕锦上添花。在这些系统中，您会看到额外的左右鼓、打击乐和节拍、键盘和管弦乐、吉他和和声以及通常所有的人声效果。

“大的有名气”场景

都在背景音轨上：鼓、电子节拍、乐器、和声、人声效果，在某些情况下，甚至是主唱。在这里，我们谈论的是融合了大量优良制作的各种流行乐队。每个音轨都被分解到单独的通道，因此监听工程师可以向不同的玩家发送不同的混音，并且混音器的前端可以全部控制。

SW8 规格

Radial SW8 是一款 8 通道自动切换器，设计用于切换平衡和非平衡音频源，并通过直线或变压器耦合接口传送它们。由于无法测量实线规格，下图描述了使用变压器隔离 XLR 输出的 SW8 的性能。同样重要的是要注意，直接盒输出旨在将 +4dB 平衡源降低到较低的麦克风电平源，从而导致电平下降 -20dB。这使得 SW8 能够在典型的蛇形系统中使用，而无需担心或过载和串扰。

规格

音频电路类型： 带有源继电器开关的无源信号路径

变压器： Eclipse ET-DB2

通道数： 8

频率响应： 20Hz～20KHz

动态范围： >120dB

获得： -20dB

总谐波失真： 0.002%

互调失真： >0.002%

相位偏差： -2° @ 20Hz

输入阻抗： 140k 欧姆，平衡

输出阻抗： 150 欧姆，平衡

共模阻止比： -112dB 在 50/60Hz

等效输入噪声： -95dBu

噪音： -115dBu

大的输入： 26dBu

特征

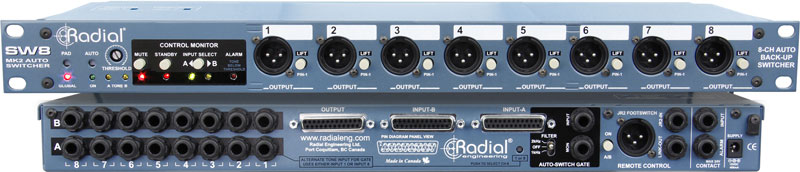

输入板、地面升降机、遥控脚踏开关

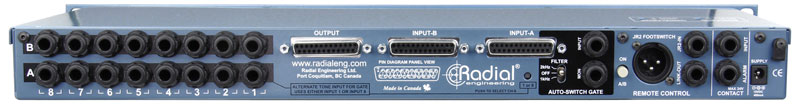

输入连接器： 1/4" TRS, D-sub

输出连接器： XLR, D-sub

附加功能： 触点报警输入，JR-2 XLR

建造： 14 号钢制底盘和外壳

尺寸（长 x 宽 x 深）： 17.5" x 6" x 1.75" (44.5cm x 15.25cm x 4.5cm)

重量： 9.2 磅（4.2 公斤）

运输尺寸（长 x 宽 x 深）： 22" x 10.375" x 4.5" (55.9cm x 26.4cm x 11.4cm)

装运重量： 9.7 磅（4.4 公斤）

力量： 包括两个 +15VDC/400mA 电源

状况： 仅适用于 5°C 至 40°C 的干燥场所
