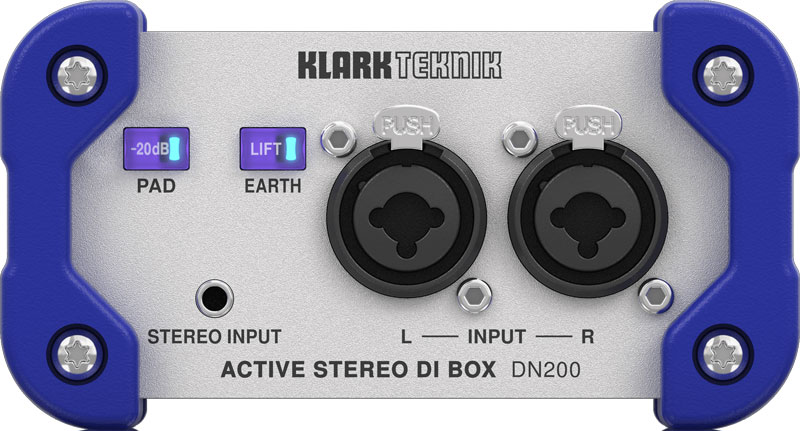

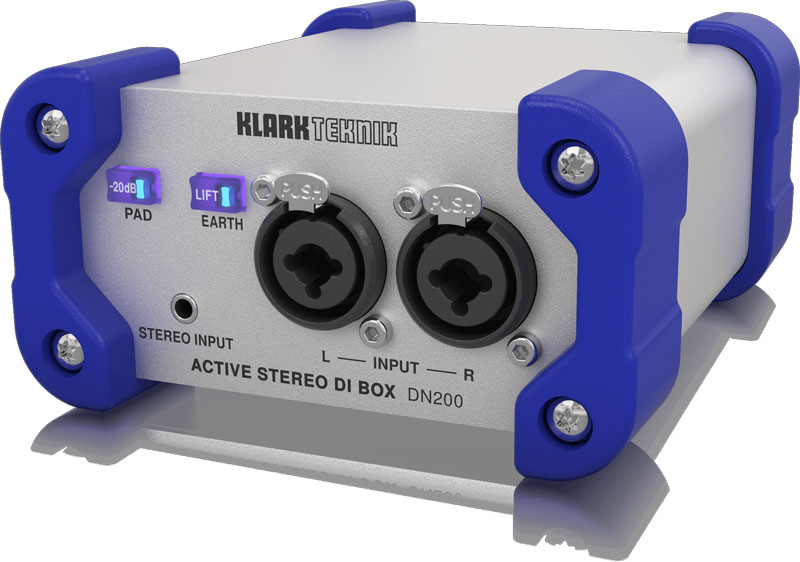

Klark Teknik DN200 V2 立体声有源DI盒



具有扩展动态范围和和/分离选项的 2 通道有源 DI 盒

DN200 已成为工程师和音乐家的爱。DN200 凭借其高动态余量、动态响应和声音清晰度,忠实地再现了电子和原声乐器的特性,并可以捕捉到多音乐表演的细节。DN200 适用于专注服务应用,其中 +48 V 幻象电源是所有调音台的标准功能,其创新设计比许多其他有源 DI 盒具有明显高的削波点,为 2 KΩ 负载提供 +10 dBu 输出。这种增加的余量意味着无需衰减垫即可适应高电平的输入信号。结合比较低噪声输入电路拓扑,DN200 提供宽的动态范围,



DN200 专为应对严酷的旅途生活而打造,厚实的铝制挤压件可保护电子设备,而牢固的硅橡胶边角则提供保护

平衡变压器隔离输出

使用各种有源和无源低音吉他、电声吉他和电子乐器进行了详尽的听力测试,以选择 DN200 的组件,以实现佳音乐音效。不仅音频变压器的选择对于实现这一目标特别重要,而且周围组件的阻抗对于从音频变压器中获得佳性能也非常关键。变压器输出的线路驱动特性经过细致优化,可为短电缆和长电缆以及差异很大的线路和终端阻抗提供佳频率和相位响应。



DN200 的设计非常小心,以避免音频变压器磁芯饱和,并且信号路径中包含一个固定的高通滤波器,以滚降那些对音乐很重要的频率以下的频率。5 弦或 6 弦贝斯吉他的价格适宜音符为 B0,频率为 30.87 Hz,88 键钢琴键盘的价格适宜音符为 A0,频率为 27.50 Hz。DN200 在这些价格适宜音符上仍保持 ±0.5 dB 的频率响应。



除了信号路径中的变压器,DN200 还有一个变压器,用于将输入电路的电源轨与来自输出 XLR 连接器的幻象电源隔离。当与 Earth Lift 开关结合使用时,这种输入和输出接口的全部电流隔离可确认在从舞台后线设备直接馈电时避免任何接地回路风险。



双阻抗立体声输入

使用优良的模拟设计技术为 DN200 设计了定制的乐器级平衡输入电路,以创建无源吉他和贝斯拾音器所需的非常高的输入阻抗,同时保持较低的实际组件值以大的限度地减少噪音。这种创新的电路设计方法产生了非常低的本底噪声,结合高削波点,在 +48 V 幻象供电的 DI 盒中创造了用心服务的动态范围。



DN200 具有双并联组合 XLR / ¼" TRS 输入。当连接到组合 XLR 输入时,输入阻抗为 20 kΩ,非常适合线路电平设备并提供比较低的噪声性能。这个输入阻抗对于吉他来说太低了和低音拾音器,当插头插入 Combo ¼" TRS 输入时从电路中移除,产生标称 1 MΩ 输入阻抗,非常适合无源电子拾音器。



DN200 还配备了立体声输入迷你插孔,非常适合连接 MP3 播放器或手机等。

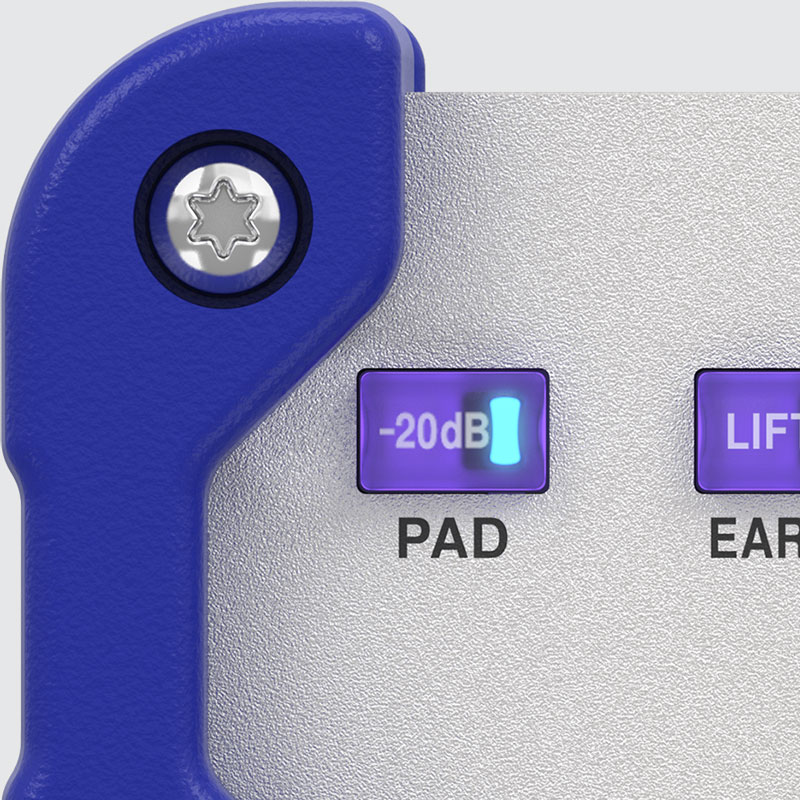

发光的 20dB 垫和接地提升开关

DN200 具有发光的 -20 dB Pad 和 Earth Lift 开关。 Earth Lift 开关将输入和输出接地分开,有助于取消不同电源上的设备之间的接地回路。

发光的和和分离开关

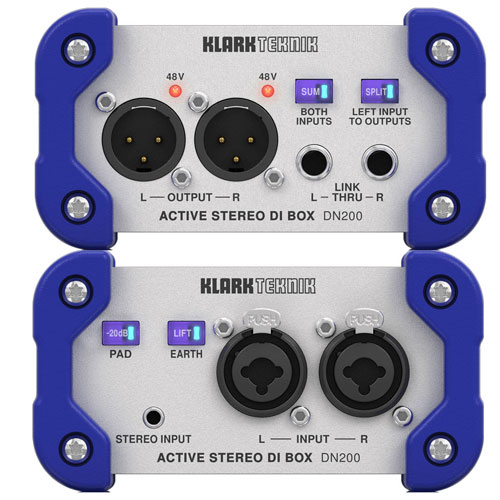

为了更加方便,DN200 具有点亮的 Sum 和 Split 开关以及 +48V 幻象电源 LED 指示灯,即使在很远的距离和视角下也能提供“一目了然”的状态显示。Sum 开关允许将立体声输入信号组合成出现在 L 和 R 输出 XLR 上的单声道信号。Split 开关接收 L 输入并将其发送到 L 和 R 输出 XLR。

¼" TRS Link Thru 插孔可用于并行输入连接到吉他或贝斯放大器。

为道路而建

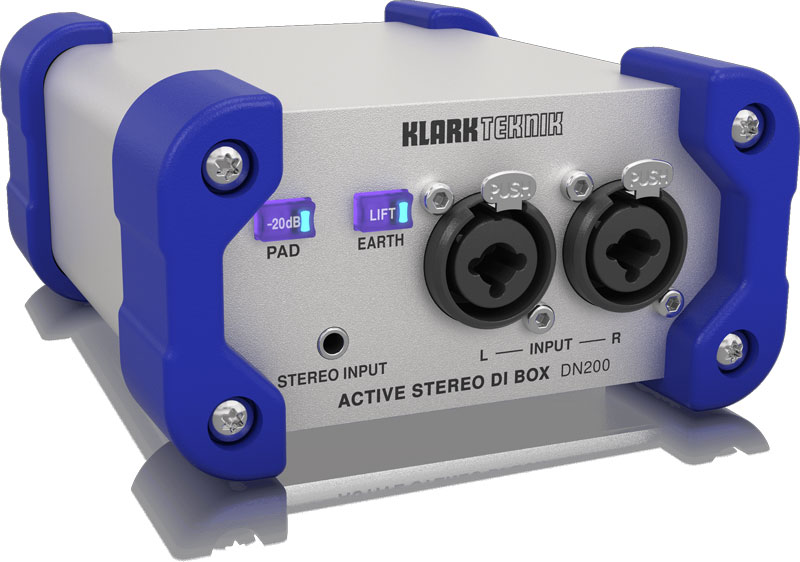

DN200 采用牢固的铝挤压件,专为严苛的现场音乐会巡演而设计。保护性橡胶边角还可以对 DN200 机箱进行绝缘,以进一步增强其电气隔离。优良 Neutrik XLR 连接器用于确认优良的音频连接,夜复一夜。

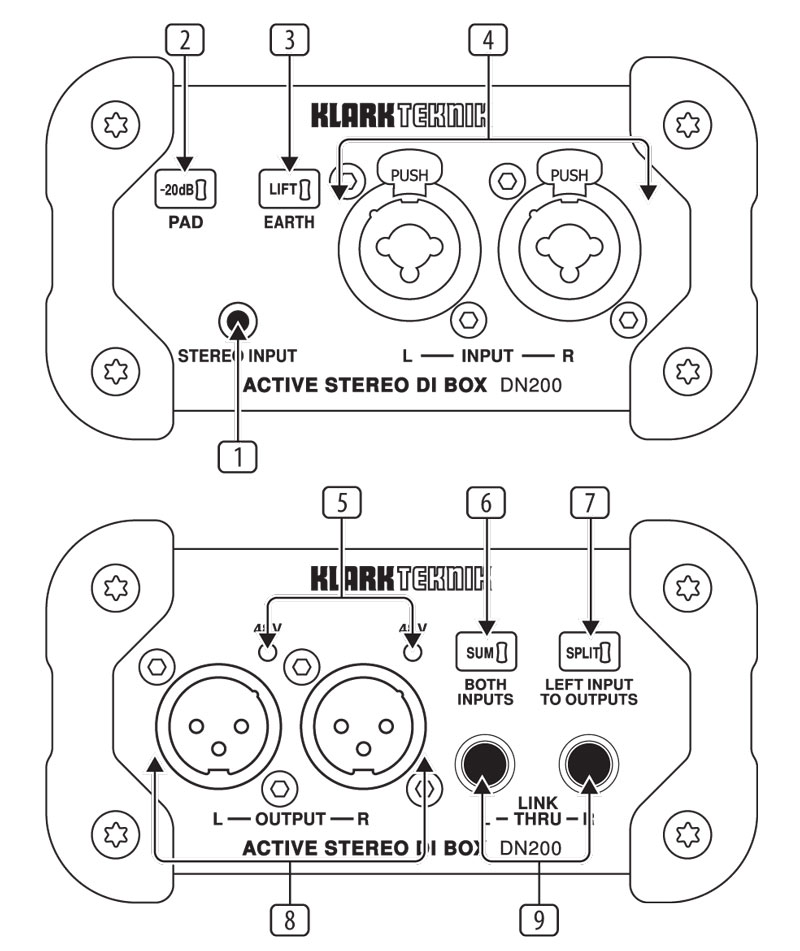

(1) STEREO INPUT – 通过立体声 1/8" TRS电缆连接线级音频源。 使用 STEREO INPUT插孔时, 请确认断开L / R INPUTS和 LINK THRU插孔的连接。

(2) PAD – 按下可将输入信号降低 20 dB, 以用于热信号。

(3) EARTH – 按下可将输入和输出接地分开, 从而有可能取消不同电源上设备之间的接地回路。

(4) L/R INPUT – 连接平衡或不平衡 XLR 或 ¼"电缆。使用这些输入时, 请确认断开 1/8" STEREO INPUT插孔。

(5) 48 V LED – 本机获得足够的幻像电源时点亮。请注意, DN200需要通电才能正常运行。

重要的: 尽管仅连接一个通道时 DN200将用作单声道设备, 但应为两个通道供电以使用立体声,分离或求和模式。

(6) SUM – 接合时, 将左右输入相加并馈入左右输出。请注意, 幻像电源需要同时传送到两个输出连接才能进行双输出操作。

(7) SPLIT – 接合时,左输入馈入左和右输出。 请注意,幻像电源需要同时传送到两个输出连接才能进行双输出操作。

(8) L/R OUTPUT – 通过平衡的 XLR电缆将信号发送到调音台或录音接口。 请注意,所连接的设备需要能够为这些连接器提供 +48 V幻像电源。

(9) LINK THRU – 通过平衡或不平衡的 ¼"电缆将信号发送到备用信号源。 使用这些输出时, 请确认断开1/8" STEREO INPUT插孔。

技术参数

输入项

连接器: 2 x 组合式 XLR, 2 x ¼" TRS 链接插孔, 1/8"立体声 TRS 插孔

阻抗: 1 MΩ (组合式和链接插孔平衡), 20 kΩ (仅 XLR 组合插孔),500 kΩ ( 1/8" 英寸立体声 TRS 插孔不平衡)

大的输入电平: 28 dBu 组合 XLR 和 TRS 链接插孔(使能垫),21 dBu 1/8" TRS 插孔(使能垫)

衰减器: 20 dB 软垫

产出

连接器: 2 x 3 针 XLR

阻抗: 50 Ω

大的输出水平: 负载为: 10 kΩ 时为 13 dBu, 负载为 600 Ω 时为 10 dBu

小负荷: 600 Ω

系统

噪音: -103 dBu, 未加权 22 Hz 至 22 kHz, 输入端接 10kΩ 电阻

频率响应: 20 Hz to 20 kHz, ±1 dB, 10 kΩ 加载

失真: (THD + N) 通常 <0.005% @ 1 kHz, +10 dBu

相声: <100 dB @ 1 kHz, 输入已终止

电力需求

电压: +48 V 幻影

目前的消费: <10 mA 每个频道

身体的

方面: 118 x 63 x 142 mm (4.7 x 2.5 x 5.6")

重量: 0.65 kg (1.43 磅)
