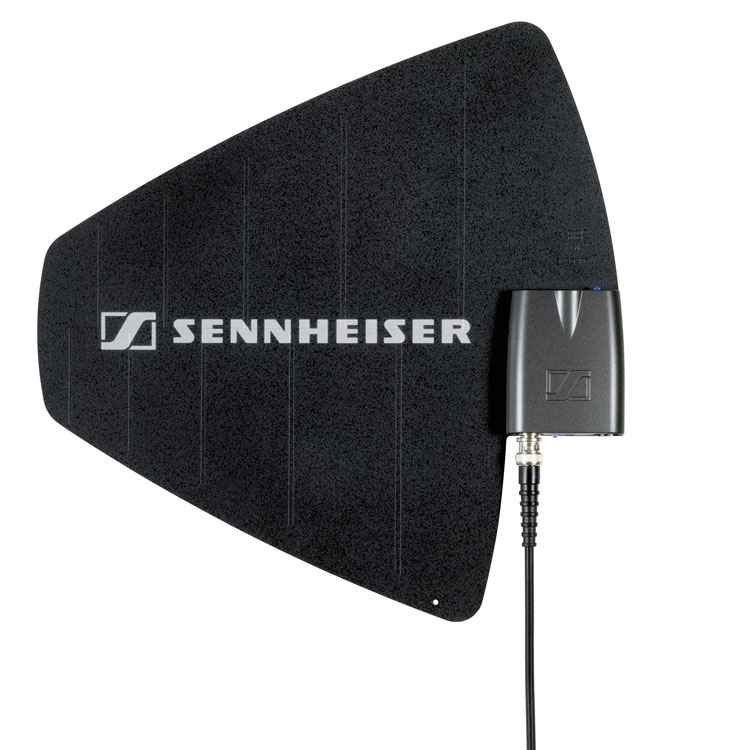

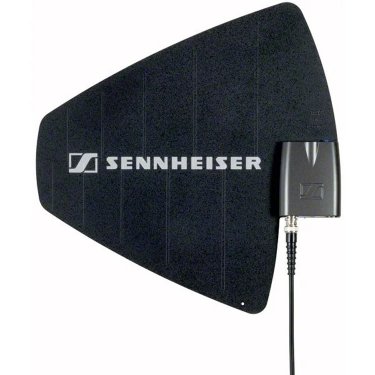

森海塞尔 AD 3700 有源指向性天线 Sennheiser天线放大器 指向有源天线

森海塞尔 AD 3700 有源指向性天线 Sennheiser天线放大器 指向有源天线

AD 3700有源指向性天线连AB3700型号放大器加强器

集成AB3700的定向天线仅适用于EM 3731/3732，EM 2000/2050和EM 6000接收机接收器

带有集成AB3700的定向天线。内建AB 3700增强器的指向天线。

指向性天线带有集成的AB 3700升压器

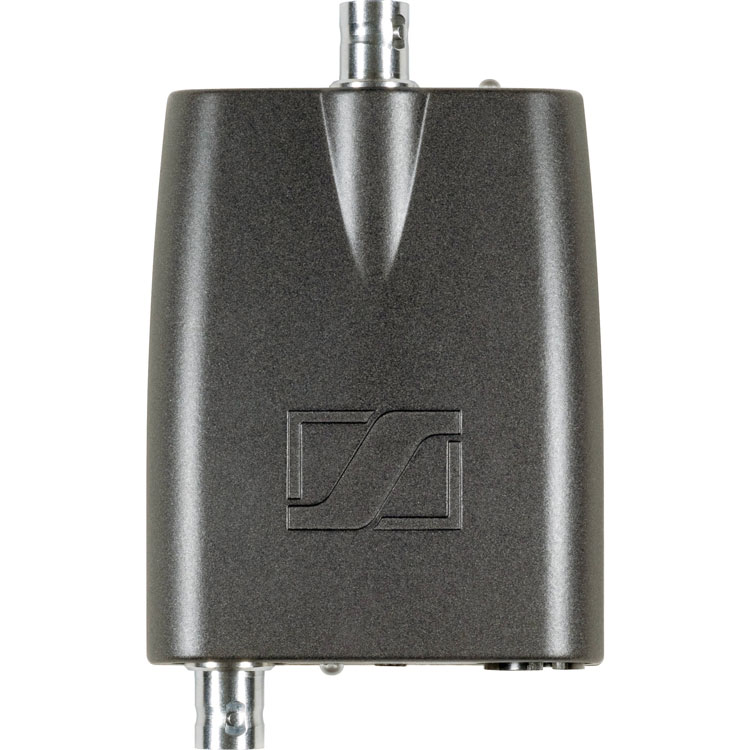

宽频天线信号增强器

概述

旁路运行，如果升压器馈送缺失

通过两块彩色LED显示屏显示设置

牢固的金属外壳

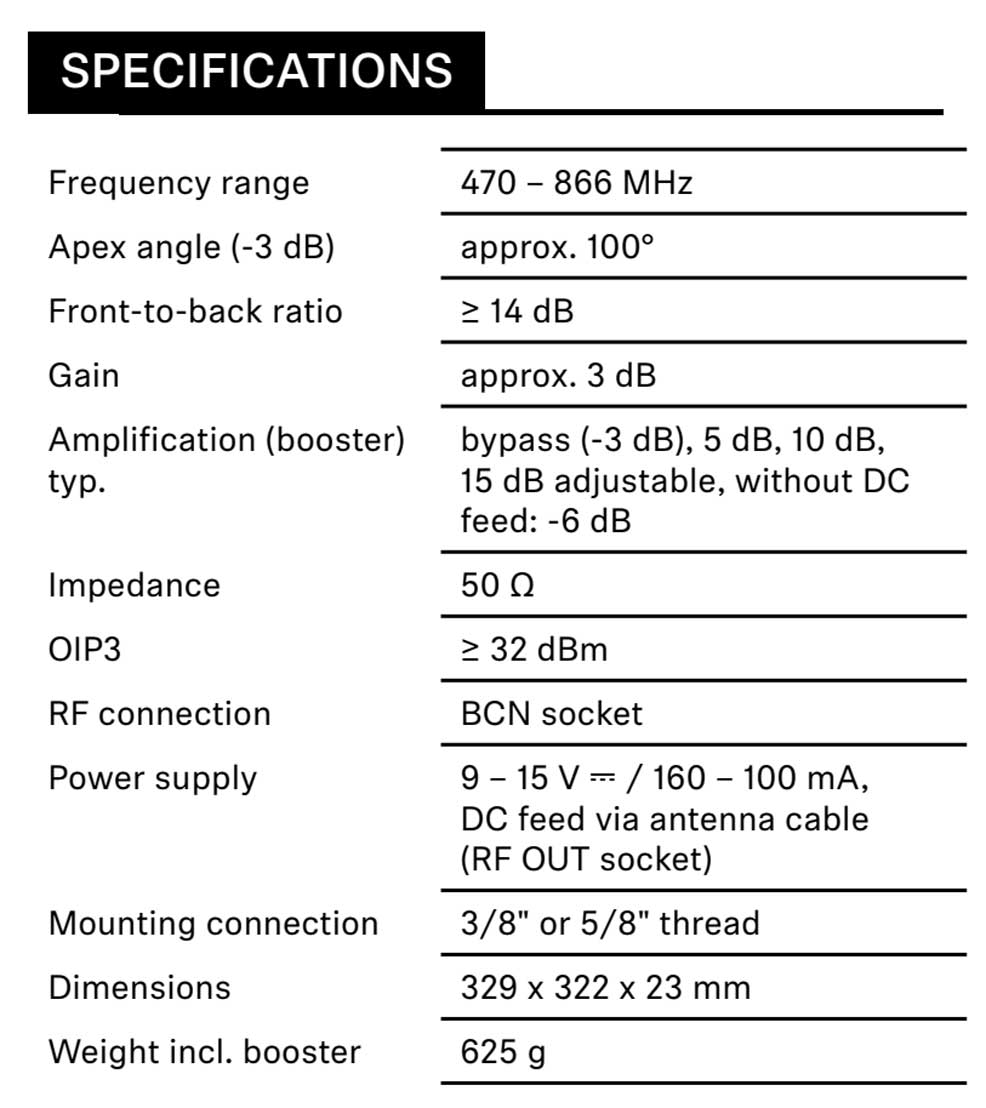

增益：5-15dB

前后比：≥ 14 dB

频率范围频响 ：470-866MHz

覆盖角度： 全向天线/指向性天线

增益（可切换） ：旁路（-3dB）,5dB,10dB,5dB approx. 100°

阻抗 ：50 Ω

接口： BNC

工作电压 ：12 VDC

增益大约：3 dB  3分贝

放大(增强)：bypass (-3 dB), 5 dB, 10 dB,15 dB可调节，没有直流电

feed: -6 dB

OIP3 ≥ 32 dBm

射频连接 bcn 插座：电源 9 – 15 V ⎓ / 160 – 100 mA,

通过天线电缆的直流馈电

(rf 输出插座)安装连接 3/8" or 5/8" thread

尺寸： 329 x 322 x 23 mm

重量包括助推器（放大器）： 625 g

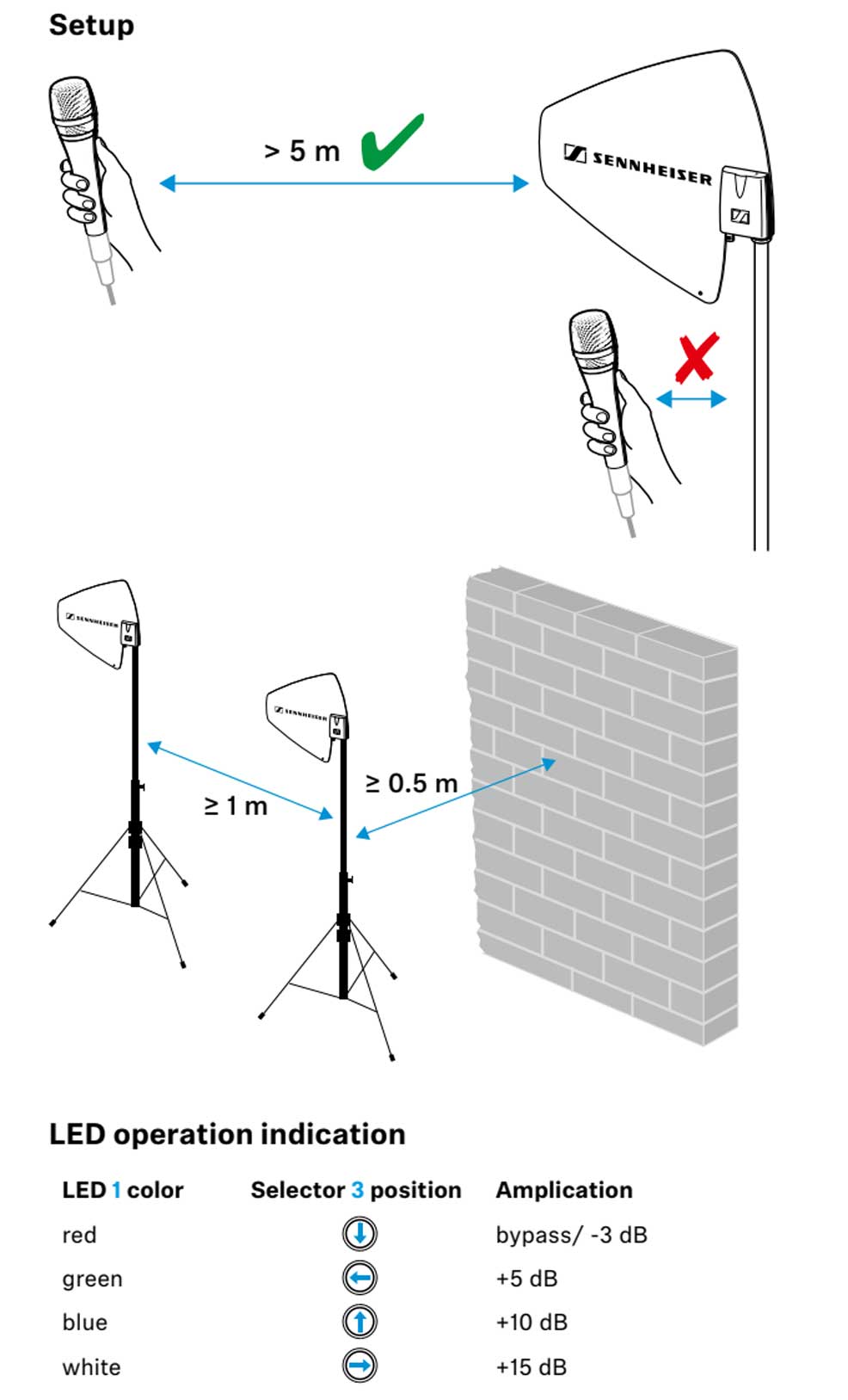

1. 主导操作指示器

2. Bnc 插座，rf 输出(rf 输出)

3. 放大选择器

4. 安装螺纹(3 / 8”或5 / 8”)
