A 3700

全向天线 有源全方向天线连AB3700加强器

概述

全向天线带有集成的AB 3700升压器

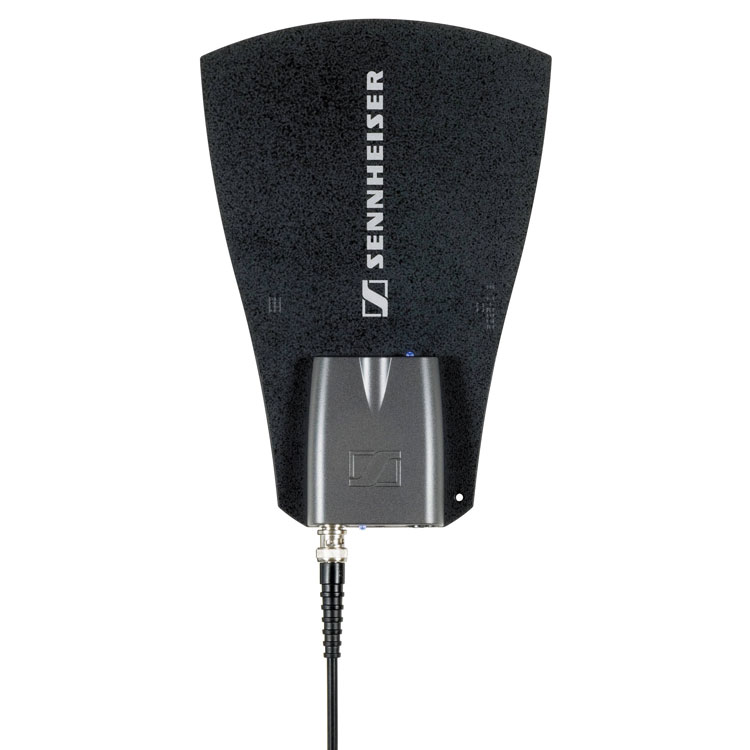

A 3700是一款宽带的全指向天线，内置天线放大器提高多通道系统的发射稳定性。

A 3700可以与EM 3731, EM 3732和EM 3732接收机连接。

此款集成了AB 3700放大器的全向天线可以实际效果为主多声道系统的RF信号。

它 是EM 3731、EM 3732、EM 3732-COM接收机的有力补充。

功能特性:

全指向型天线

可分四步调高放大功率(高至15dB)用来补线缆损耗

通过天线线缆直接从接收机获取DC电源

如果电源故障有旁路开关(也就是说会从天线变成无源天线)

LED操作指示灯

天线放大器放在一个实用性好的全金属盒子里

标准的3/8”或5/8”安装螺丝

包装内含: A 3700宽带全指向天线，带内置天线放大器

使用指南

调节工具

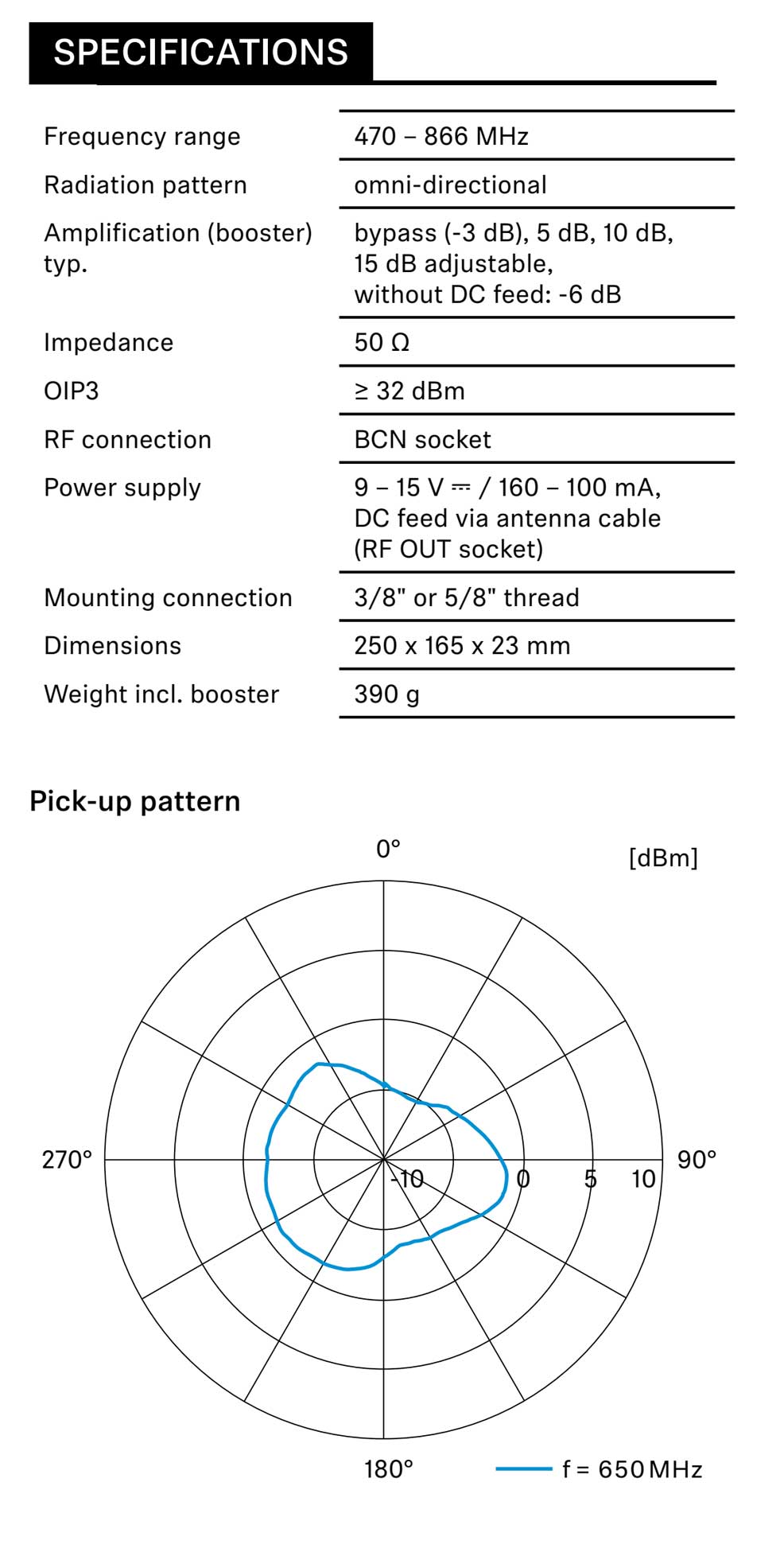

技术参数

频响 470-866MHz

覆盖角度 全向天线/指向性天线

辐射方向：全向

放大(增强)型：bypass (-3 dB), 5 dB, 10 dB,15 dB adjustable,without DC feed: -6 dB

增益（可切换） 旁路（-3dB）,5dB,10dB,5dB

OIP3 ≥ 32 dBm

阻抗 50 Ω

接口 BNC插座

工作电压 12 VDC

电源：9 – 15 V ⎓ / 160 – 100 mA,直流馈电通过天线电缆(射频输出插座)

安装连接：3 / 8”或5 / 8”螺纹

重量包括放大器助推器：390g

尺寸: 250x165x23mm

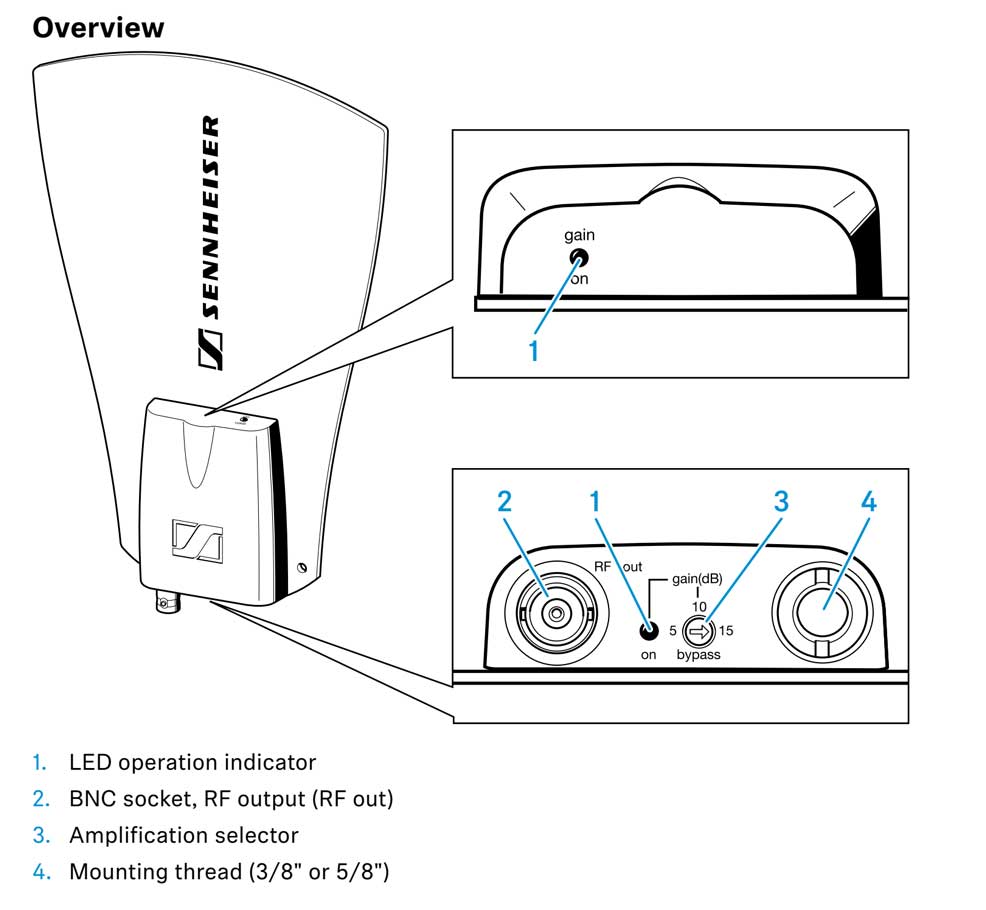

1. LED主导操作指示器

2. Bnc 插座，rf 输出(rf 输出)

3. 放大选择器

4. 安装螺纹(3 / 8”或5 / 8”)
