森海塞尔 AD 9000 有源指向性天线 Sennheiser话筒天线放大器
森海塞尔 AD 9000 有源指向性天线 Sennheiser话筒天线放大器

森海塞尔 AD 9000 有源指向性天线 Sennheiser话筒天线放大器

立即订购

森海塞尔 AD 9000 有源指向性天线 Sennheiser话筒天线放大器



AD 9000

9000 系列有源指向性天线

远程遥控控制的天线放大器


概述

远程遥控控制的天线放大器包括八个高度可选择性滤波器,

其中每一个滤波器都允许实现一个24MHz频率窗口的通过。

这为系统增加了显著的安然性,

因为不需要的信号会在首先对RF射频信号通路中的组件产生干扰之前就被直接排除在外。

为了实现方便的使用,频率窗口能够通过接收机实现远程遥控来进行选择或改变。

线性RF射频放大器对互调提供了高阻抗,并且能够为线缆的损耗提供多达14分贝的补偿。

放大器和接收机之间彼此进行通信能够对RF射频线缆上的线缆损耗进行校准并且能够自动对增益进行调整。

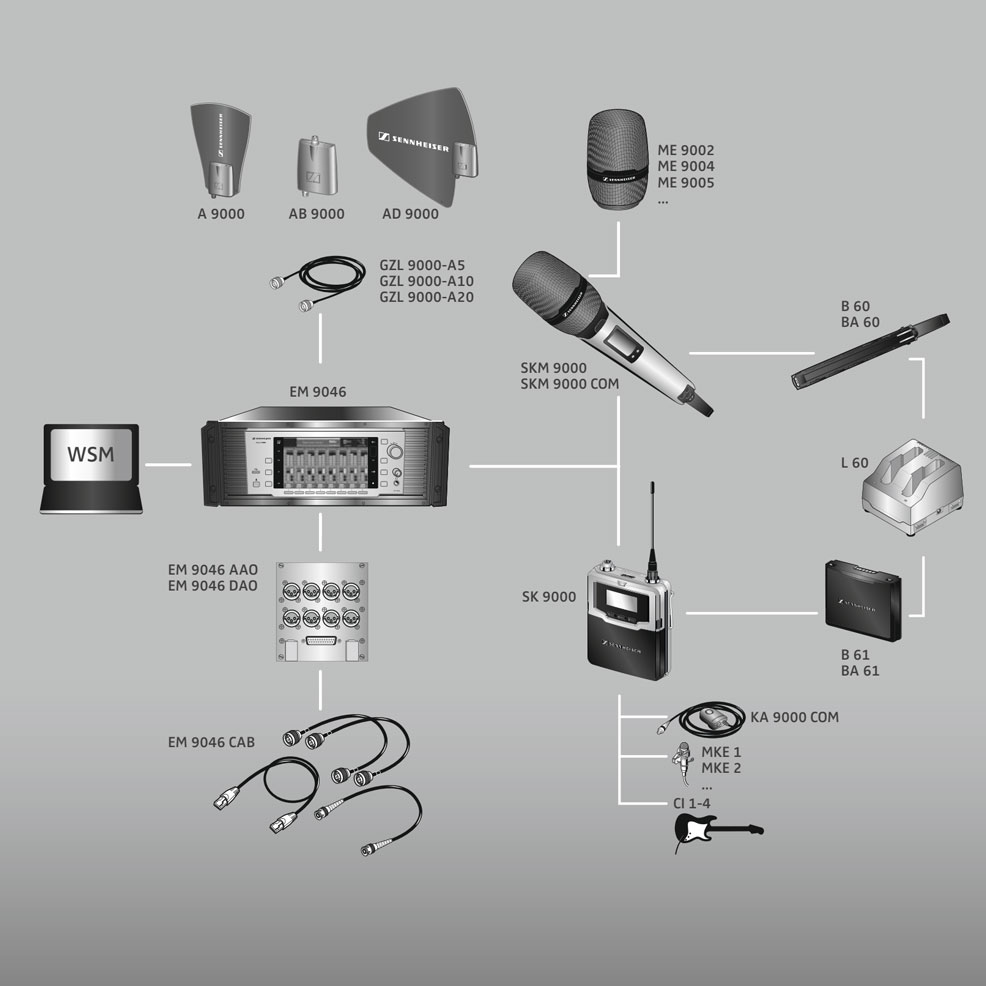

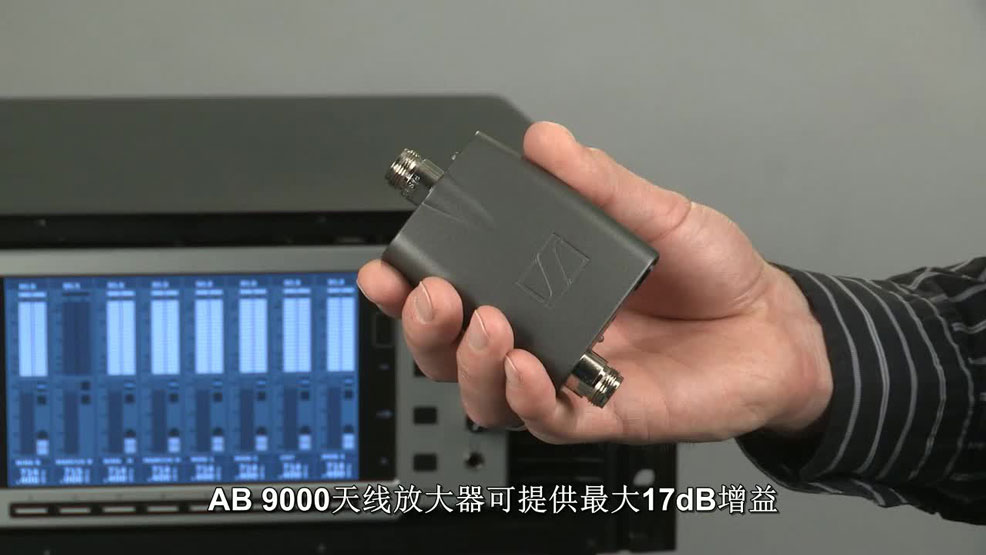

AB 9000可以作为一个独立的放大器或是作为A 9000全指向性天线与AD 9000指向性天线的一个集成化组件来进行使用。



技术参数

功耗 Max.160 mA at 12 V

天线接头 N-type connector

增益 4,6 dBi

频率范围 AB 9000 B1-B8 630-798 MHz

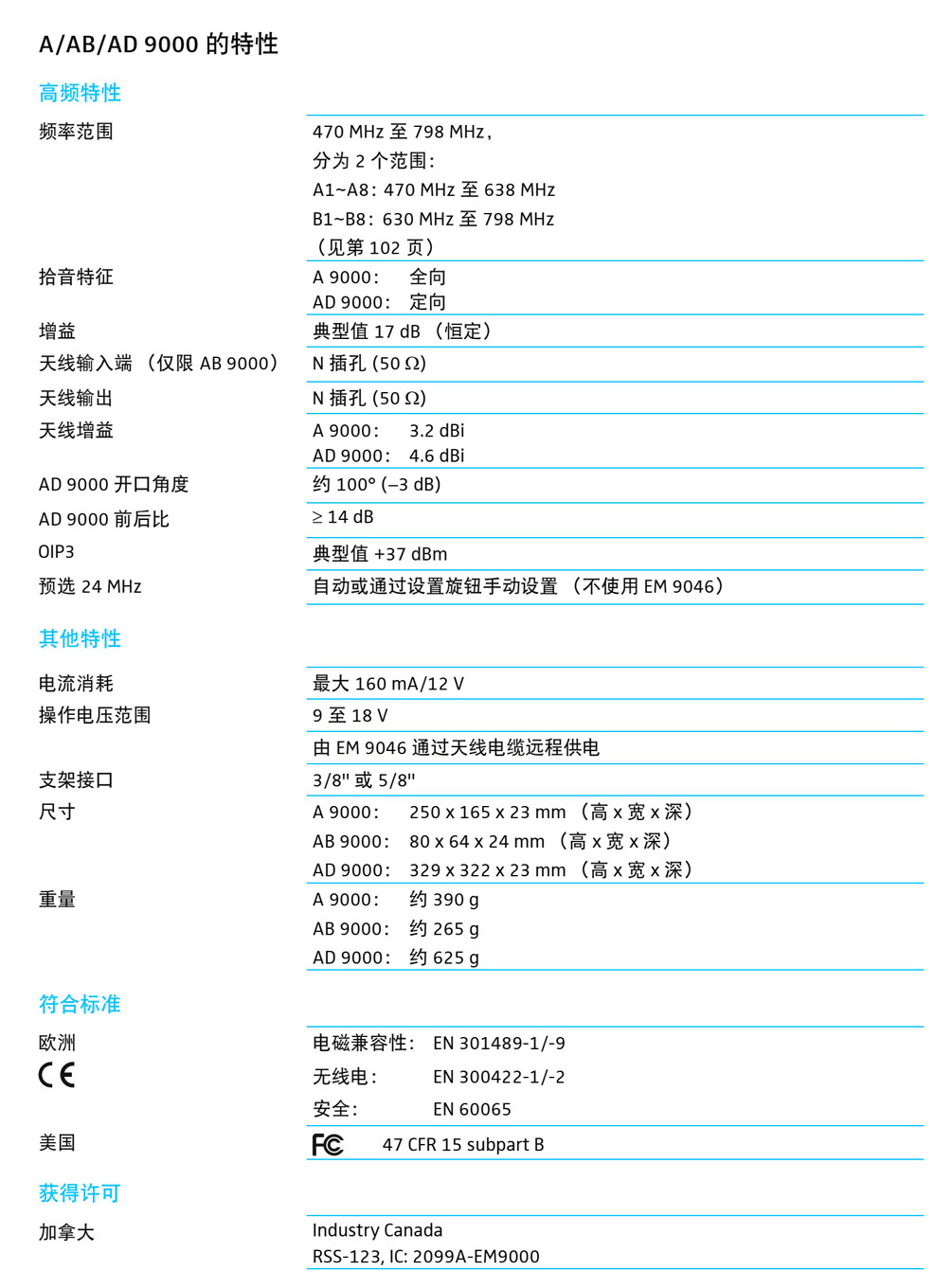

A/AB/AD 9000 的特性

高频特性

其他特性

符合标准

获得许可

频率范围: 470 MHz 至 798 MHz,分为 2 个范围:

A1~A8: 470 MHz 至 638 MHz

B1~B8: 630 MHz 至 798 MHz

拾音特征: A 9000: 全向 AD 9000: 定向

增益: 典型值 17 dB (恒定)

天线输入端 :( 有 AB 9000) N 插孔 (50 W)

天线输出:N 插孔 (50 W)

天线增益:A 9000: 3.2 dBi  AD 9000: 4.6 dBi

AD 9000 开口角度: 约 100° (-3 dB)

AD 9000 前后比 :14 dB

OIP3 典型值: +37 dBm

预选 24 MHz: 自动或通过设置旋钮手动设置 (不使用 EM 9046)

电流消耗: 大的 160 mA/12 V

操作电压范围: 9 至 18 V 由 EM 9046 通过天线电缆远程供电

支架接口: 3/8" 或 5/8"

尺寸 A 9000: 250 x 165 x 23 mm (高 x 宽 x 深)

AB 9000: 80 x 64 x 24 mm (高 x 宽 x 深)

AD 9000: 329 x 322 x 23 mm (高 x 宽 x 深)

重量: A 9000: 约 390 g

AB 9000: 约 265 g

AD 9000: 约 625 g
