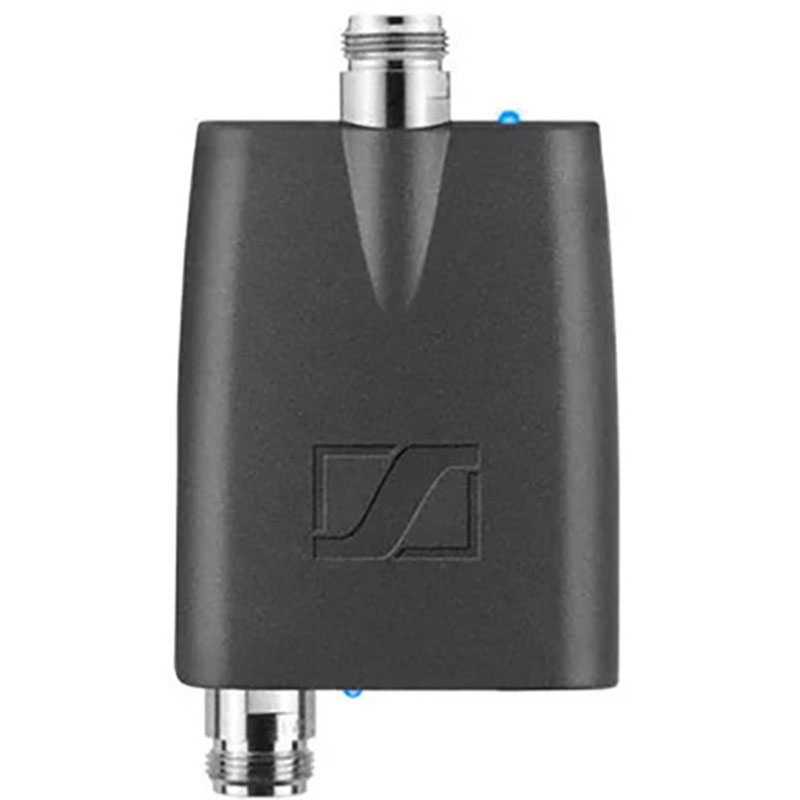

AB 9000

9000 系列可调有源天线加强器

远程遥控控制的天线放大器包括八个可选择性滤波器，其中每一个滤波器都允许实现一个24MHz频率窗口的通过

概述

远程遥控控制的天线放大器包括八个高度可选择性滤波器，其中每一个滤波器都允许实现一个24MHz频率窗口的通过。

这为系统增加了显著的安然性，因为不需要的信号会在首先对RF射频信号通路中的组件产生干扰之前就被直接排除在外。

为了实现方便的使用，频率窗口能够通过接收机实现远程遥控来进行选择或改变。

线性RF射频放大器对互调提供了高阻抗，并且能够为线缆的损耗提供多达14分贝的补偿。

放大器和接收机之间彼此进行通信能够对RF射频线缆上的线缆损耗进行校准并且能够自动对增益进行调整。

特性

八个高度可选择性滤波器

能够自动对增益进行调整

技术参数

尺寸: 80x64x24 mm

重量: 约265 g

天线接头: N-socket

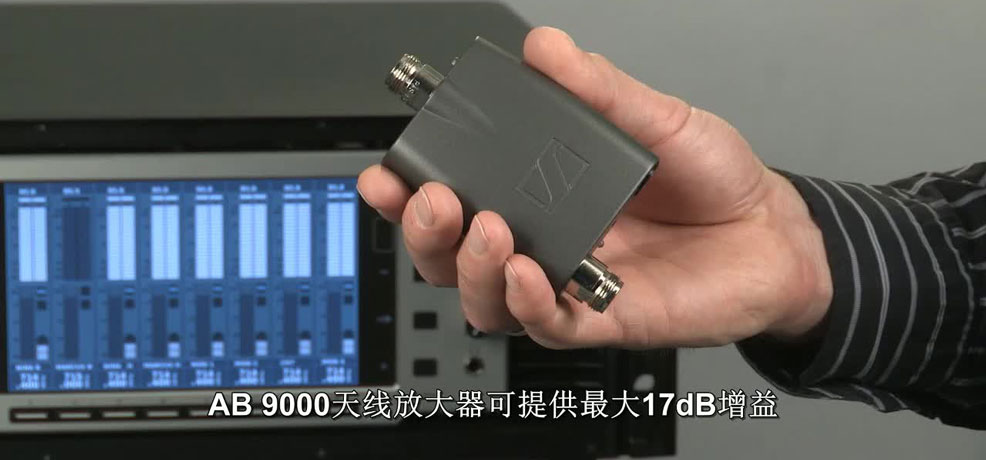

增益: 17dB

电流消耗: max.160mA at 12V

工作电压:（主电源） 9-18V Fernspeisung ueber Antennenkabel vom EM 9046

频率范围: AB 9000 A1-A8 470-638 MHz

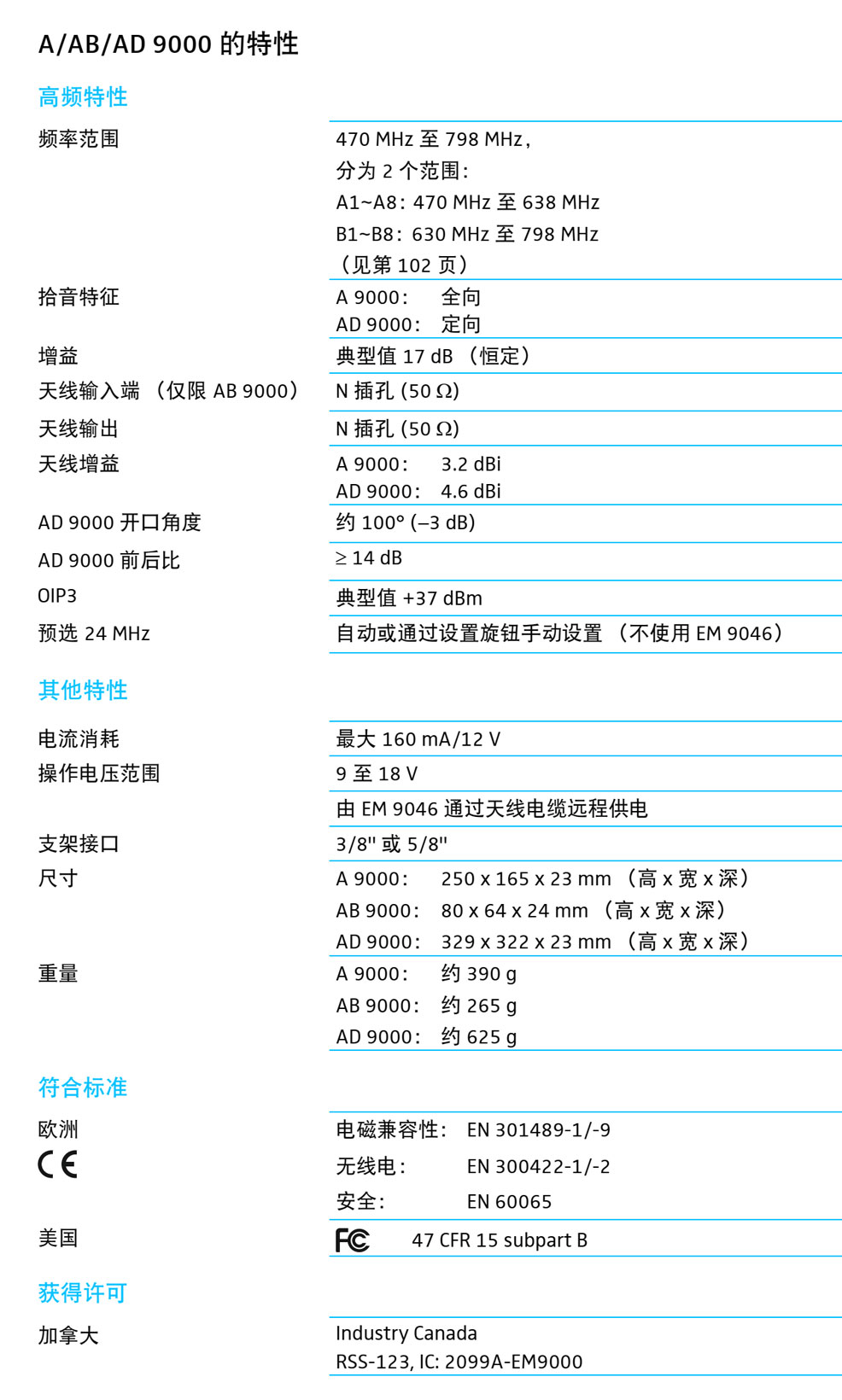

森海塞尔Sennheiser全指向性天线及放大器AB 9000技术参数：

射频特性：RF射频特性

频率范围：470MHz到798MHz，

分为2个频率范围：

A1-A8：470MHz到638MHz

B1-B8：630MHz到798MHz

功率放大：典型值17dB（恒定）

天线输入（仅针对AB9000）：N型插座（50欧）

天线输出：N型插座（50欧）

天线增益：A9000：3.2dBi  AD9000：4.6dBi

AD9000指向角度：近似100度（-3dB）

AD9000前向-后向比：≥14dB

OIP3：≥35dBm

预选24MHz：自动或手动（没有EM 9046的情况下）通过旋钮选择

电流消耗：在12伏状态下大的为160mA

电压范围：9到18伏  通过来自于EM9046的天线线缆  提供直流电供应

固定接头：3/7” 或5/7” 螺丝

外形尺寸

A9000：250 × 165 × 23 mm：(高× 宽× 深)

AB 9000: 80 × 64 × 24 mm：(高× 宽× 深)

AD 9000: 329 × 322 × 23 mm (高× 宽× 深)

重量：

A 9000: 大约390g

AB 9000: 大约265g

AD 9000: 大约625g

产品符合如下标准和规范

欧洲

电磁兼容：EN 301489-1/-9

射频：EN 300422-1/-2

安然法案：EN 60065

美国：FCC:47 CFR 15 subpart B

加拿大：加拿大工业协会

RSS-123，IC：2099A-EM9000
