A 5000-CP 被动天线

概述

A 5000-CP被动天线提供了在整个UHF频谱上传输和接受RF信号的较佳解决方案。

执行安装后，该天线的圆偏振能减小信号强度的变化，取消大部分造成主要损耗的多路径问题。

该天线在整个UHF频段上的增益比普通非定制的天线要优良很多。

A 5000-CP的宽频设计（450-960MHz）让它能跨越多个频率范围，

与用于无线监听或无线话筒的天线分配系统进行配合，为设计複杂的RF系统提供了大的的灵活性。

技术数据

尺寸：356 x 356 x 140 mm

接头：N (female)

重量：3.1 Ibs. (1.41 kg)

增益：8 dBi

频率范围：3db: 450 - 960 MHz

SPECIFICATIONS

Frequency range 450 – 970 MHz

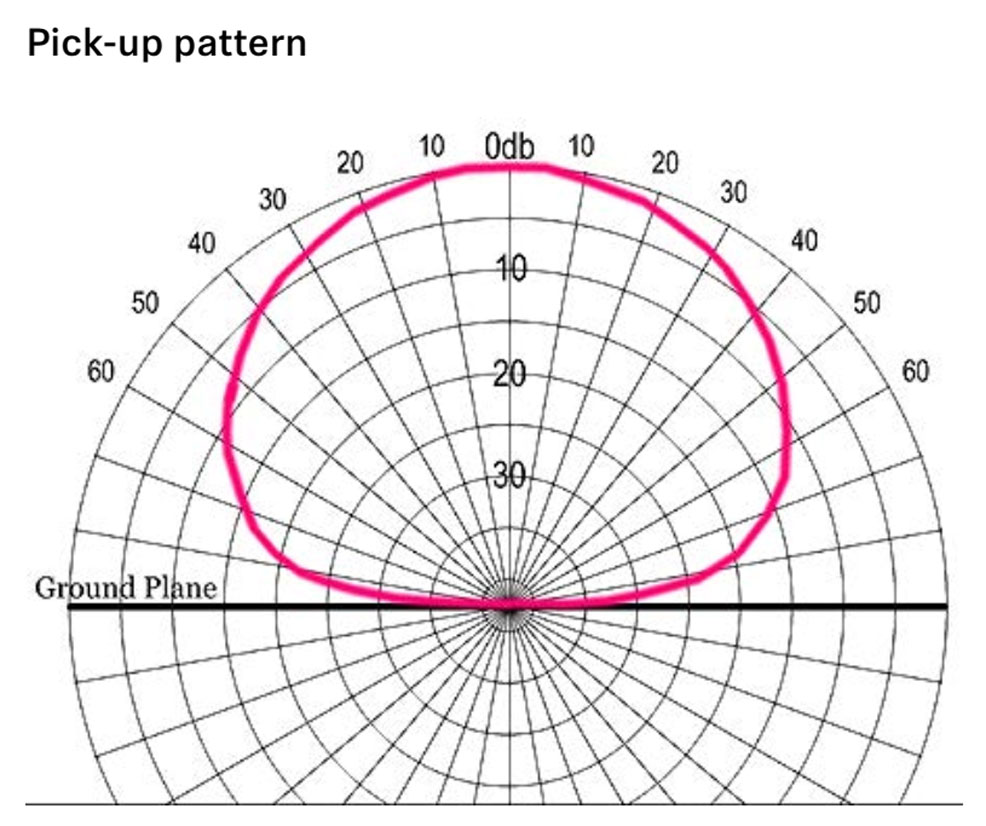

Radiation pattern Circular polarized helical

Forward gain min 8 dBi (@650 MHz)

Polarization Circular

Connector type N (female), type N-male

to BNC-female adapter

(included)

Half power beam

width

± 40°

SWR<1.5:1

Power handling

capability

50 W

Radome depth 5.5“ (140 mm)

Ground plate diameter

14“ (356 mm) 6061 Anodized Aluminum

Mounting bracket 4 x 3.625 x 3/8“

(101 x 93 x 9.5 mm)

Lexan plate, 3/8 Helicoil

Matthews pin avail. for

lightning grid mount

Radome material black acrylic

Element Copper

Element support Lexan

Hardware Stainless steel

Approx. weight 3.1 lbs. (1.41 kg)
