森海塞尔 ACA 3 天线合成器 Sennheiser麦克风 森海塞尔话筒

森海塞尔 ACA 3 天线合成器 Sennheiser麦克风

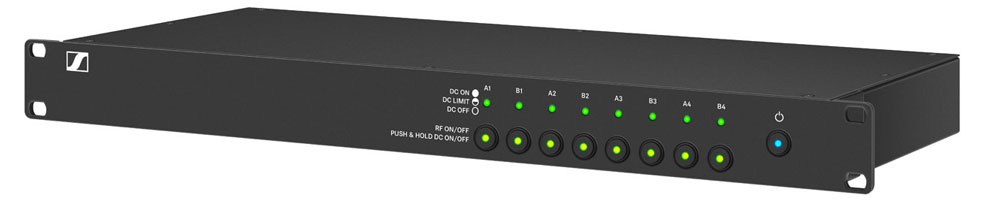

森海塞尔的应用工程师利用他们的专注服务知识设备了 aca 3，这是一种紧凑且易于部署的2 x 4:1天线组合器，

兼容所有模拟和数字森海塞尔无线固定接收器，工作在支持频率范围470至798MHZ。

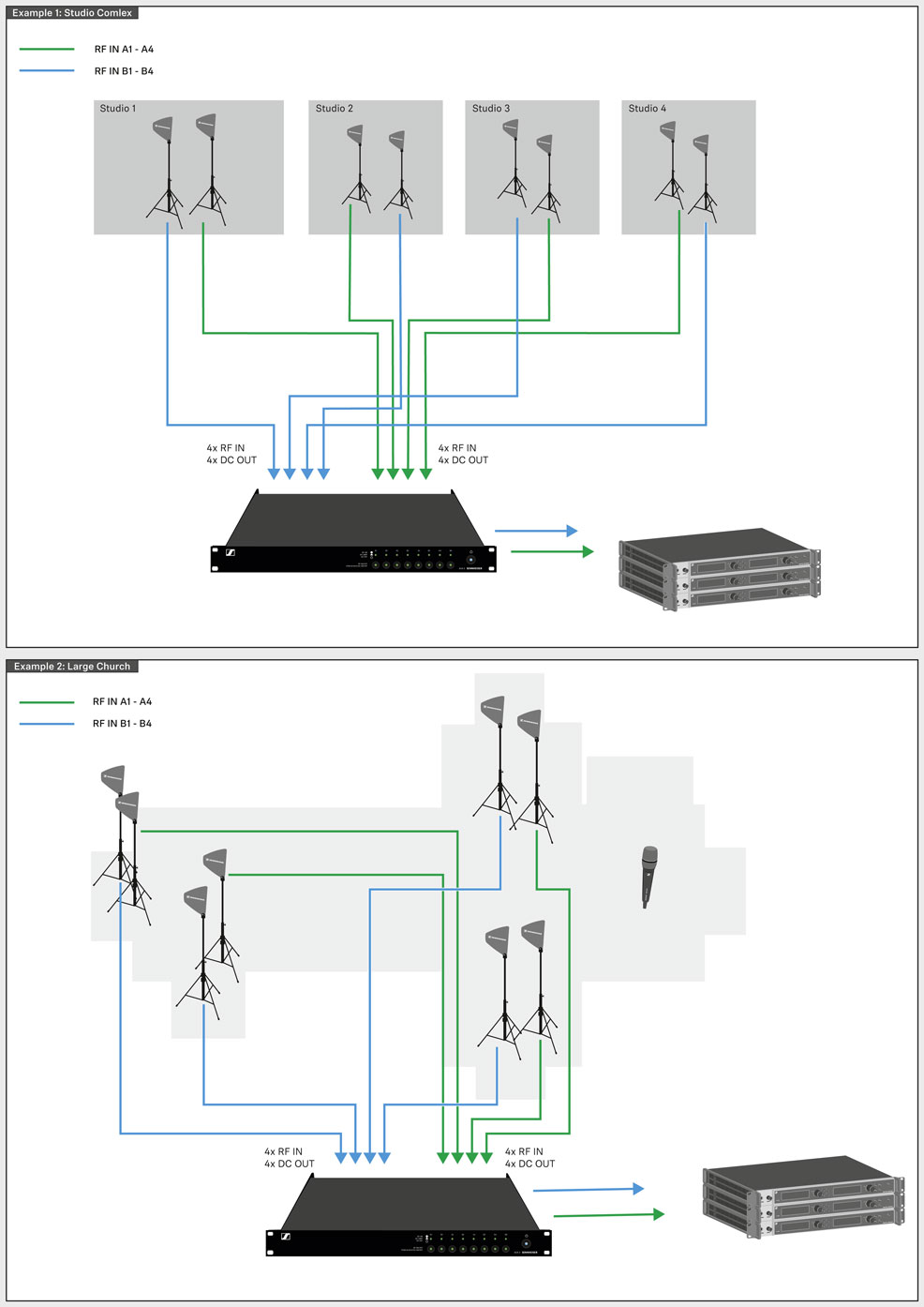

森海塞尔公司支持使用具有一系列规格天线组合器的分布式天线系统，以允许无线麦克风覆盖多个房间和大型或复杂场所。

随着各种情况下对“区域”系统的需求不断增加，包括大教堂、广播设施、户外体育赛事和真人秀电视节目，

森海塞尔的工程师们利用这一专注服务知识设备了 aca 3，这是一种小型且易于部署的2x4:1天线组合器，

兼容所有模拟和数字森海塞尔无线固定接收器，支持频率范围为470至798MHZ。

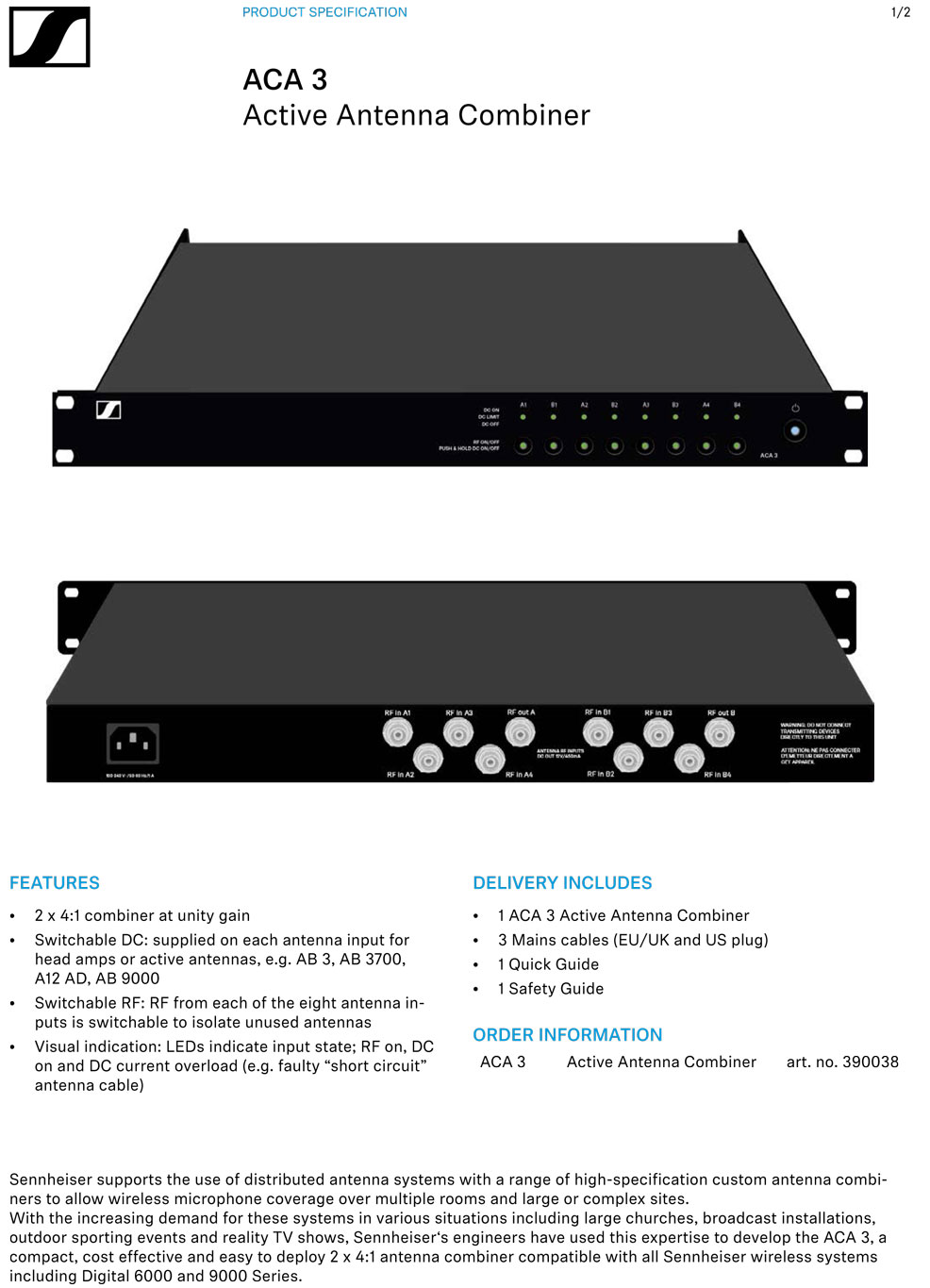

2 x 4:1合成器，单位增益

在每个天线输入端提供可切换的直流电，用于头部放大器或有源天线，例如 ab 3，ab 3700，a12ad，ab 9000

八个天线输入的 rf 可以切换，以隔离未使用的天线

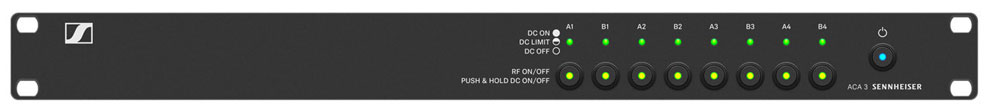

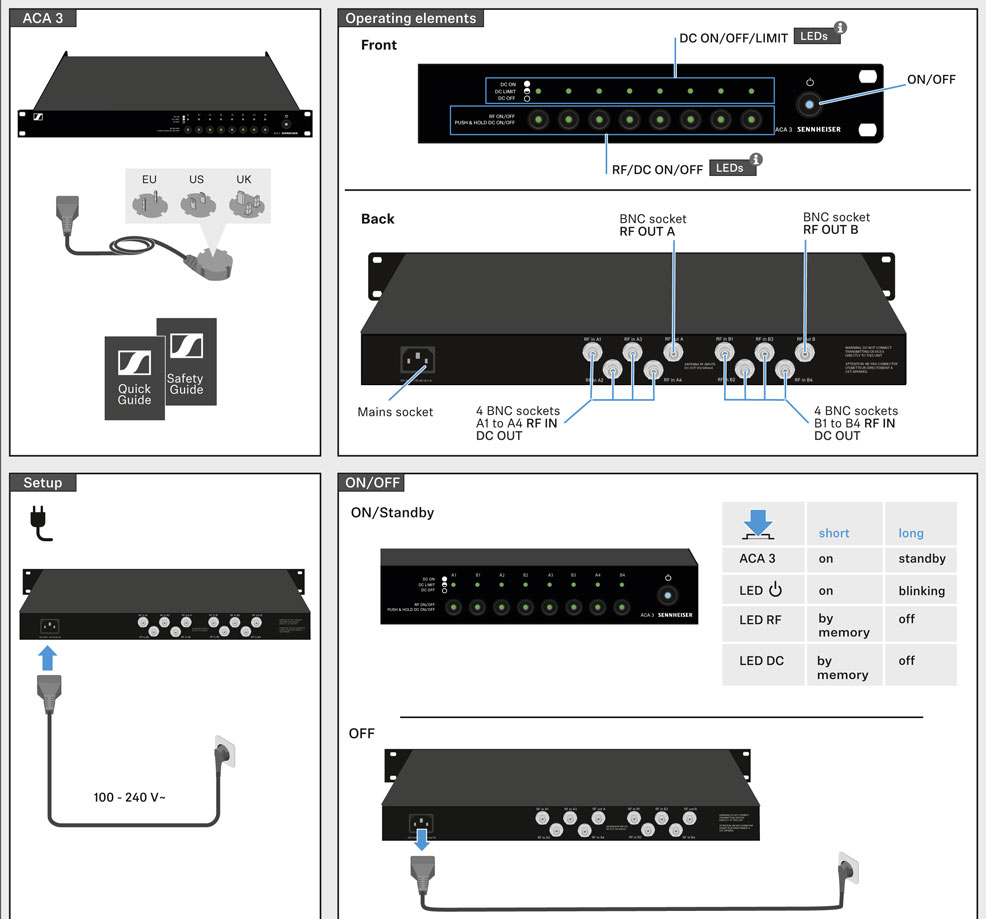

Led 指示输入状态; rf on，dc on 和 dc 电流过载(例如: 有缺陷的‘短路’天线电缆)

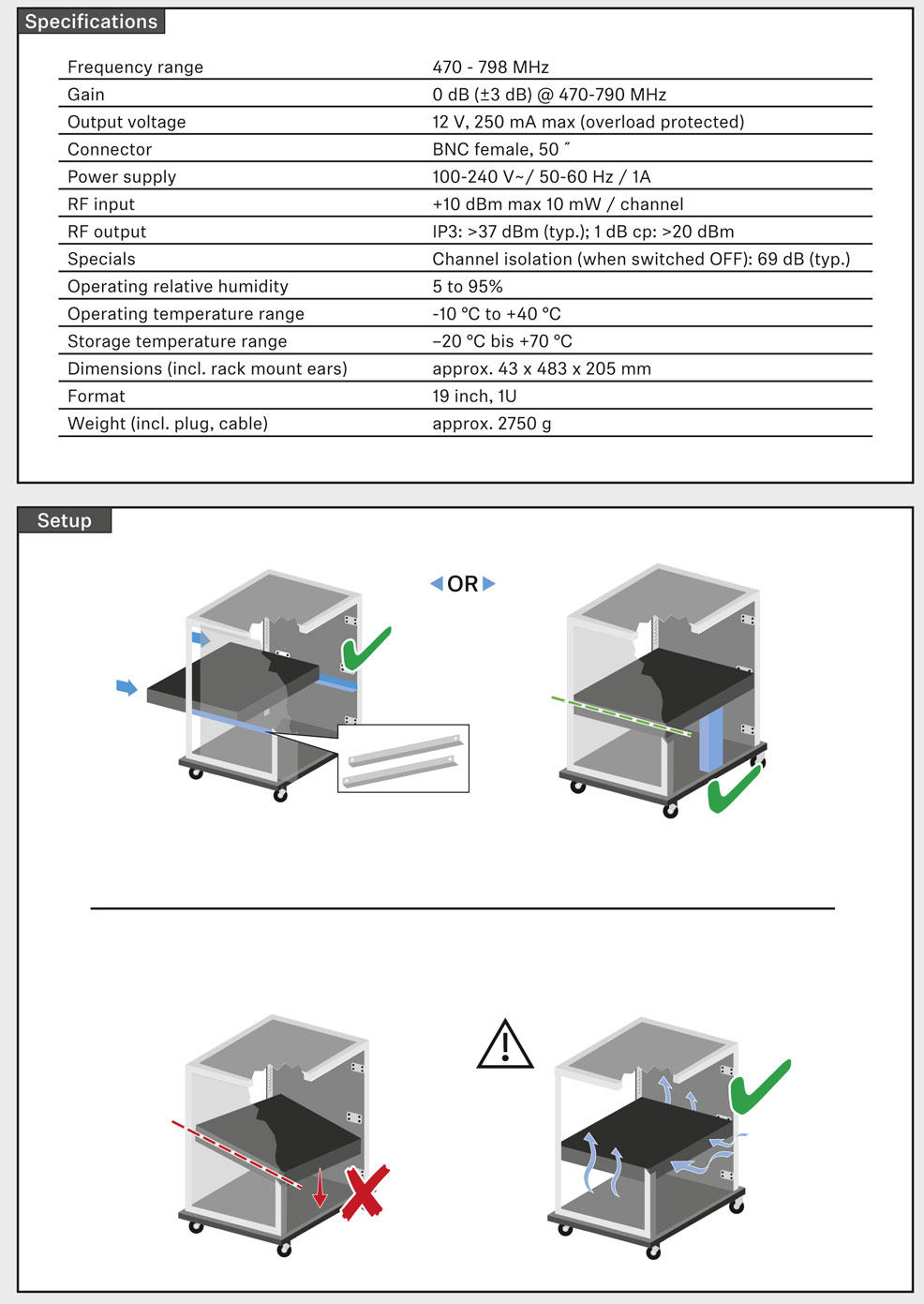

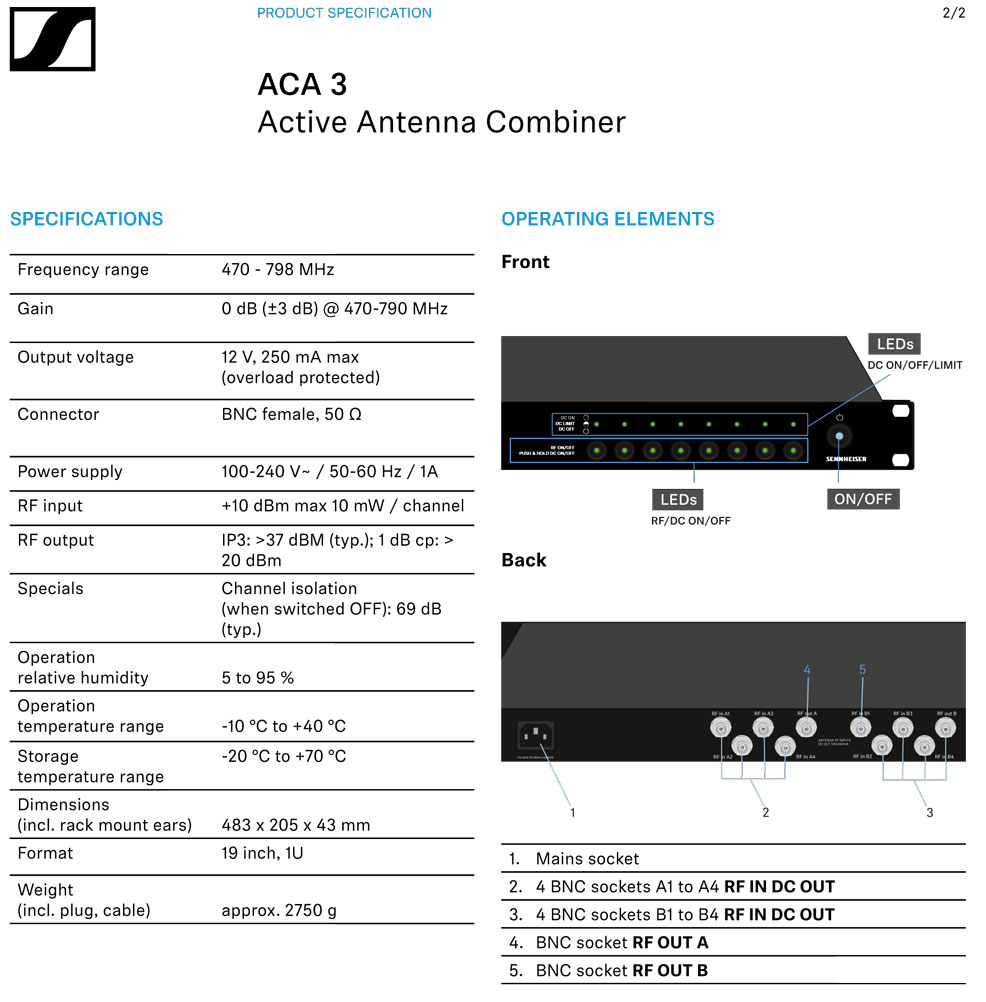

Specifications

尺寸: 43x483x205 [mm] (HxWxD), 19", 1U

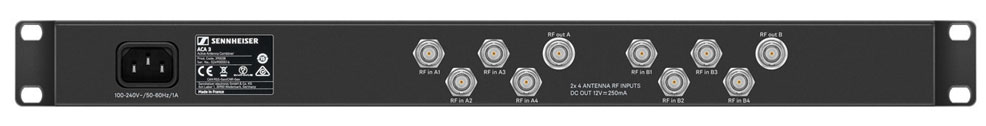

接头: BNC female, 50 Ω

重量: Approx. 2.75 kg

储藏温度: -20°C to +70°C

工作温度: -10°C to +40°C

电源: 100 - 240 V AC, 50/60 Hz

增益: 0 dB, ±3dB @ 470-790 MHz

输出电压: 12 V, 250 mA max (overload protected)

频率范围: 470-798 MHz

RF 输入: +10 dBm max 10 mW / channel

RF 输出: IP 3: >37 dBm (typ.); 1 dB cp: >20 dBm

特别: Chanel isolation (when switched OFF): 69 dB (typ.)

工作相对湿度: 5% to 90%

包装内含

1 ACA 3

3 mains cable (for EU, UK and US plug)

Quick guide

Safety guide

配件

AB 3700

AB 3700A 2003-UHF

A 2003-UHFA 1031-U

A 1031-UAD 3700

AD 3700A 3700

A 3700AB 4

AB 4

兼容产品

EM 6000

EM 6000EM 9046

EM 9046EM 3732-II

EM 3732-IIEW 100 G4-835-S

EW 100 G4-835-SEW 100 G4-845-S

EW 100 G4-845-SEW 100 G4-865-S

EW 100 G4-865-SEW 100 G4-935-S

EW 100 G4-935-SEW 100 G4-945-S

EW 100 G4-945-SEW 100 G4-Ci1

EW 100 G4-Ci1EW 100 G4-ME2

EW 100 G4-ME2EW 100 G4-ME2/835-S

EW 100 G4-ME2/835-SEW 100 G4-ME3

EW 100 G4-ME3EW 100 G4-ME4

EW 100 G4-ME4EW 500 G4-935

EW 500 G4-935EW 500 G4-945

EW 500 G4-945EW 500 G4-965

EW 500 G4-965EW 500 G4-MKE2

EW 500 G4-MKE2EW 300 G4-BASE COMBO

EW 300 G4-BASE COMBO
